AssemblyXpert - 零部件偏离原点

如果一个或多个零部件过于偏离装配体的原点，那么在您单击“整屏显示全图”时，装配体看似是消失了。为包含靠近原点的零部件和显著偏离原点的零部件，装配体缩小了很多。

  • 在 AssemblyXpert 中单击分析和修复，将偏离的零部件移近原点，使装配体在您整屏显示全图 时可见。然后，您可以确定它们是否真的属于装配体，是否应该删除。

例如，在使用分析和修复 之前和之后，模型的整屏全图如下面的两幅图所示。

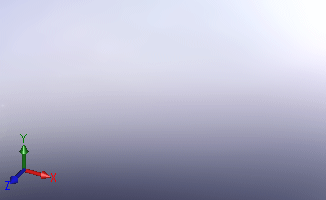

之前

由于零部件离得很远，因此在装配体整屏显示全图时看不到任何对象。

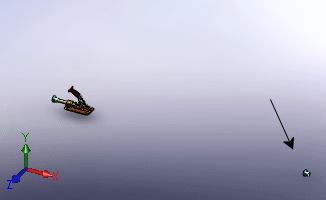

之后

SOLIDWORKS 移动偏离的组件，使其更接近原点，但仍清楚地分开。
