在 尺寸标注引线 PropertyManager 中，您可以指定尺寸的显示。
要打开该 PropertyManager：
选择一个或多个尺寸，在尺寸 PropertyManager 中单击引线。
如果选择多个尺寸，则只有适用于所有所选尺寸的属性才可使用。
尺寸界线/引线显示

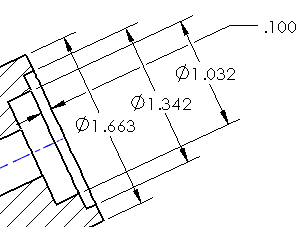

可用的箭头和引线类型取决于所选的尺寸类型。 请参阅示例： 标注线术语。
自定义文字位置
| |
径向尺寸文字 |
|---|
| 实引线，文字对齐 |
 |
| 折断引线，水平文字 |
 |
| 折断引线，文字对齐 |
 |
圆弧条件
您可以设置如何标注圆弧或圆之间的尺寸。
| 第一个 或 第二个圆弧条件 |
选择中心、最小或最大。当您在标注圆弧或圆之间的距离尺寸时，可使用以下选项：
- 第一圆弧条件指定何处是圆弧或圆之间距离的测量位置。
- 第二圆弧条件指定当两个项目都为圆弧或圆时，何处是第二项目的距离测量位置。

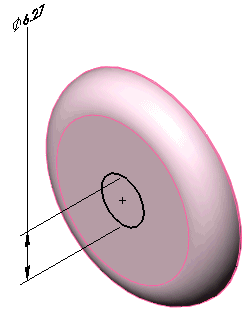

在下列范例中， 第一圆弧条件就是 中心， 第二圆弧条件则设定如下。
|
