弯曲特征通过可预测的、直观的工具修改复杂的应用模型，这些应用包括概念、机械设计、工业设计、冲模以及铸模等。弯曲特征可修改单体或多体零件。
要打开弯曲 PropertyManager：
单击 弯曲
（“特征”工具栏）或 。
弯曲输入
使用这些选项选择要弯曲的实体、设定弯曲类型以及调整弯曲量。
 |
弯曲的实体 |
选择要弯曲的实体。 |
| |
弯曲类型 |
确定弯曲的类型。欲生成多种弯曲类型，生成单独的弯曲特征。选择以下类型： |
| |
折弯 |
绕三重轴的红色 X 轴（折弯轴）折弯一个或多个实体。定位三重轴和剪裁基准面，控制折弯的角度、位置和界限。此弯曲类型可用于多种应用，包括工业设计、机械设计、解决金属冲压中的回弹条件以及从复杂的曲面形状中删除底切等。
折弯的中性面通过三重轴的原点且对应于三重轴的 X-Z 平面。在整个折弯操作过程中，沿中性面的剪裁基准面之间的弧长保持不变。
设定如下选项：
|
角度
|
设定折弯角度需配合折弯半径 。
|
|
半径
|
设定折弯半径。
|
|
| |
|

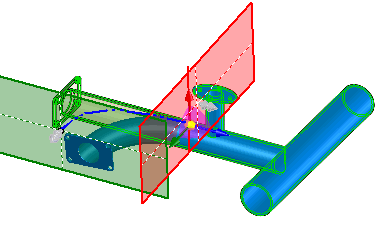

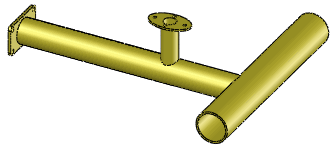

折弯范例
- 将指针移到三重轴的箭头上，以显示拖动/旋转指针
 。右键单击以旋转三重轴，这样将改变折弯的方向。 单击左键重新定位三重轴。
- 将指针移到剪裁基准面的操纵杆上，显示移动指针
 。拖动操纵杆来定位剪裁基准面。
- 将指针移到剪裁基准面的边线上，显示折弯指针
 .
- 拖动剪裁基准面来折弯和修改弯曲特征。
|
| |
|

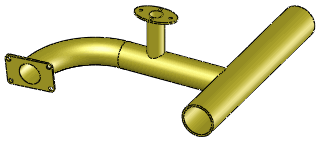

折弯的结果 |
 |
| |
扭曲 |
绕三重轴的 Z 轴扭曲实体和曲面实体。定位三重轴和剪裁基准面，控制扭曲的角度、位置和界限。
设定如下选项：
|
角度
|
设定扭曲的角度。
|
|
| |
扭曲范例
带有筋的初始零件
|
 |
| |

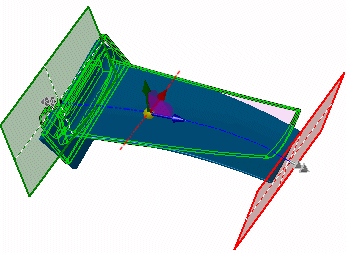

扭曲预览。弯曲区域受剪裁基准面约束。 |
 |
| |

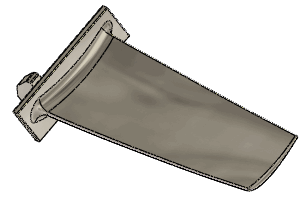

扭曲的结果 |
 |
| |
锥削 |
沿三重轴的 Z 轴斜削实体和曲面实体。定位三重轴和剪裁基准面，控制锥削的角度、位置和界限。
设定如下选项：
|
锥剃因子
|
设定锥削量。调整锥剃因子 时，剪裁基准面不移动。
|
|
| |
锥削范例
初始零件
|
 |
| |
|

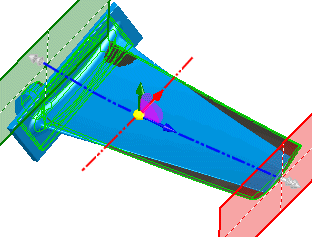

锥削预览
弯曲区域受剪裁基准面约束
|
 |
| |
|
锥削的结果 |
 |
| |
伸展 |
沿三重轴的 Z 轴拉伸实体和曲面实体。指定一距离或使用鼠标左键拖动剪裁基准面的边线。 设定如下选项：
|
伸展距离
|
设定伸展量。
|
|
| |
|
伸展范例
初始零件
|
 |
| |
|
伸展预览
弯曲区域受剪裁基准面约束 |
 |
| |
|
伸展伸展 |
 |
| |
粗硬边线 |
生成如圆锥面、圆柱面以及平面等分析曲面，这通常会形成剪裁基准面与实体相交的分割面。如果清除此选项，则结果将基于样条曲线，因此曲面和平面会显得更光滑，而原有面保持不变。
|
| |
粗硬边线范例
重新定位剪裁基准面时扭曲，以限制扭曲区域。
|
 |
| |
选择粗硬边线时的结果。
基准面被分成多个单独面，剪裁基准面与零件在这些面上相交。
|
 |
| |
清除粗硬边线时的结果。
基准面保留一个面。
|
 |
剪裁基准面
使用这些选项设定剪裁基准面的位置。
 |
为剪裁基准面选择一参考实体 |
将剪裁基准面的原点锁定到模型上的所选点。 |
|
剪裁距离 |
沿三重轴的剪裁基准面轴（蓝色 Z 轴）从实体的外部界限移动剪裁基准面。设定一个值。 |
| |
设定剪裁基准面范例
初始零件
|
 |
| |
拖动剪裁基准面到位或在 PropertyManager 中设定值
|
 |
| |
结果
|
 |
弯曲选项
 |
弯曲精度 |
控制曲面品质。提高品质还将会提高弯曲特征的成功率。例如，如果获知一错误信息，可将滑杆右移。仅在需要时移动滑杆；提高曲面精度会降低其性能。
|
