曲面切除

您可通过用曲面或基准面移除材料来切除实体模型。对于多实体零件，您可选择要保留的实体。

1. 编辑实体：在 FeatureManager 设计树中，单击实体，然后单击编辑零件。
   编辑 命令可能随着所选特征有所变化。

2. 单击特征工具栏上的使用曲面切除，或单击插入 > 切除 > 使用曲面。
3. 在 PropertyManager 中，在曲面切除参数下选择切除实体所要使用的曲面或基准面。





4. 检查预览。如有必要，单击 反转切除 来改变切除的方向。
   箭头会指出实体切除的方向。



5. 对于多实体零件，在特征范围下选择以下之一：
   • 所有实体。每次特征重建时，曲面将切除所有实体。如果您将被切除曲面所交叉的新实体添加到位于 FeatureManager 设计树中切除特征之前的模型上，则也会重建这些新实体使切除生效。
   • 选择实体。 曲面只切除您用指针所选择的实体。 如果您将被切除曲面所交叉的新实体添加到模型上，用右键单击并选择编辑特征，然后选取这些实体将它们添加到所选实体清单中。 如果您不将新实体添加到所选实体清单中，则它们将保持完整无损。

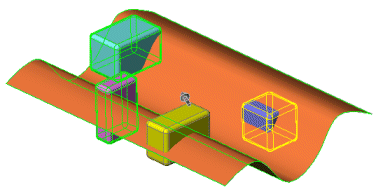

     您选择的实体在图形区域中高亮显示，并列举在特征范围下， 旁边。

   • 自动选择（可用于所选实体）。自动选择所有相关的交叉实体。自动选择比所有实体快，因为它只处理初始清单中的实体，并不会重建整个模型。如果您消除自动选择，则必须选择您想在图形区域中切除的实体。

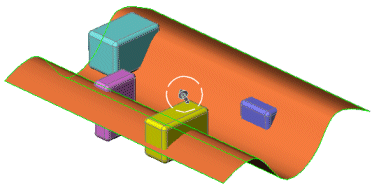

     在以下范例中，只有黄色的实体（右数第二个）未被选择。



6. 单击确定。
7. 在 FeatureManager 设计树中单击曲面，然后单击隐藏来隐藏切除曲面。

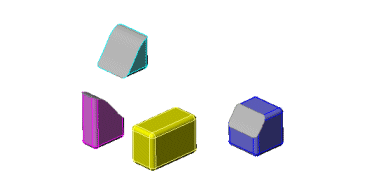

   除未选取的黄色实体外的实体被切除，且切除曲面被隐藏。
