将焊件切割清单表格插入到工程图中

要将焊件切割清单表格插入到工程图中：

  1. 在工程图中，单击 焊件切割清单Tool_Weldment_Cut_List_Table.gif（表格工具栏）或 插入 > 表格 > 焊件切割清单。
  2. 选择一个工程图视图。
  3. 在焊件切割清单 PropertyManager 中指定属性，然后单击 PM_OK.gif。
  4. 如果您没在 PropertyManager 中选择附加到定位点，在图形区域中单击来放置切割清单。

    您现可在工程图图纸中插入多个切割清单。
    确认在零件文档中剪裁结构构件，这样正确的长度出现在工程图中的切割清单上。 例如，使用 剪裁/延伸tool_Trim_Extend_Weldment.gif（焊件工具栏）将交叉构件埋头的两端裁剪成与边侧构件的面相齐平，从而使正确长度 (270) 显示在切割清单中。

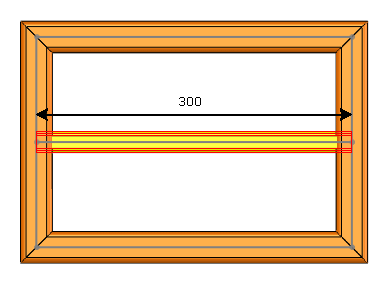

    剪裁之前

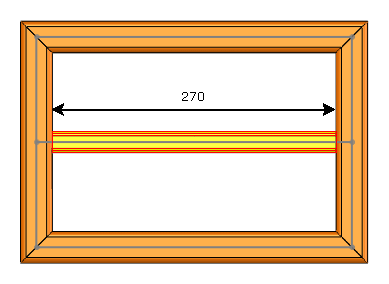

    剪裁之后
