宽度配合

宽度配合约束两个平面之间的标签。

1. 单击配合（装配体工具栏）或插入 > 配合。
2. 在高级配合下，单击宽度。
3. 在配合选择下：
   1. 为宽度选择 选择两个平面。
   2. 为标签选择 选择两个平面，或一个圆柱面或轴。
4. 在高级配合下，选择以下约束中的其中一个：

   中点	将标签置中于凹槽宽度内。 该功能与之前版本的这一功能相同。
   任意	让零部件在与其相关的所选面或基准面的限制范围内任意移动。
   尺寸	设置从一个选择集到最接近相反面或基准面的距离或角度尺寸。
   百分比	基于从一组选择集至另一组选择集的百分比值尺寸设置距离或角度。

5. 单击 。

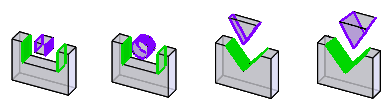

   组件将对齐，以使标签在凹槽各面之间配合。 标签可以沿凹槽的中心基准面平移以及绕与中心基准面垂直的轴旋转。 宽度配合可以防止标签侧向平移或旋转。
