角度配合

您可以添加参考方向以帮助防止角度配合意外翻转。 这使得配合定义更加可靠且具有可预见性。

1. 打开 install_dir\samples\whatsnew\assemblies\angle_mate\angle_case1.sldasm。
2. 单击配合（装配体工具栏），或单击插入 > 配合。
3. 在配合 PropertyManager 的标准配合中，单击角度。
4. 在配合选择中，选择所示的边线用于要配合的实体。


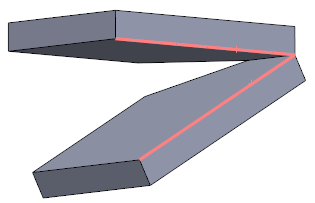

5. 在配合选择中，执行以下其中一项操作：

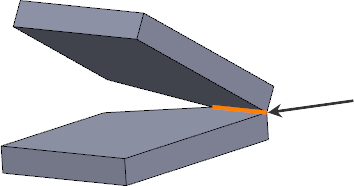

   • 在参考实体中选择所示的轴。


   • 单击自动填充参考实体。

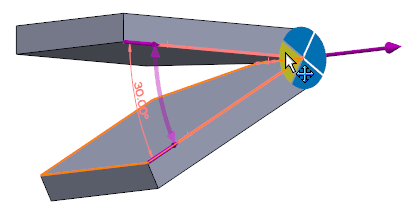

6. 使用尺寸选择器决定角度方向以驱动尺寸值。


   单击尺寸选择器中的任何象限点以放置尺寸。
