轮廓中心配合

配合到中心可自动将普通零部件类型彼此按中心对齐（如矩形和圆形轮廓）并完全定义零部件。

1. 打开 install_dir\samples\whatsnew\assemblies\profile_center_mate\profile_center.sldasm。
2. 单击配合（装配体工具栏），或单击插入 > 配合。
3. 在 PropertyManager 的高级配合中，单击轮廓中心。

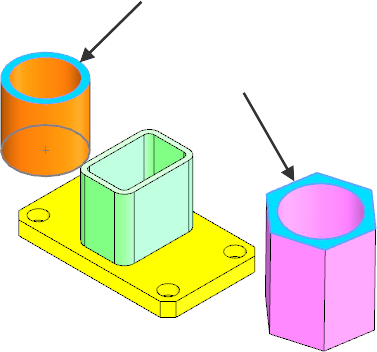

4. 对于要配合的实体，选择所示的面。



   零部件对齐。



5. 在配合对齐中，单击反向对齐。


6. 要旋转零部件，在方向中单击顺时针。


7. 单击 。

   PropertyManager 保持打开。

8. 在高级配合中，单击轮廓中心。

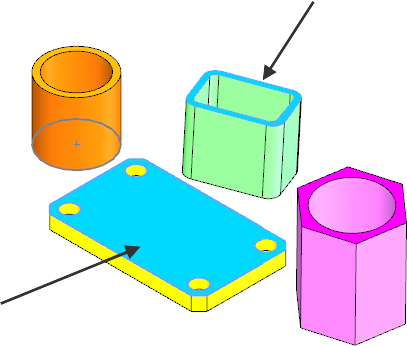

9. 对于要配合的实体，选择所示的面。



   零部件对齐。



10. 在偏移距离中键入 2.5，然后选择反转尺寸。


11. 在 PropertyManager 中选择锁定旋转以防止零部件旋转。
12. 单击 。
13. 再次单击 关闭 PropertyManager。
