分割曲面

您可以使用分割工具分割曲面。 您还可以分割曲面或实体的组合。

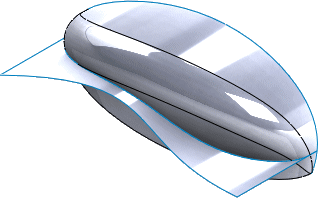

1. 打开 install_dir\samples\whatsnew\parts\split.sldprt。
2. 单击分割（模具工具工具栏），或者单击插入 > 特征 > 分割。
3. 在图形区域中选择 Surface-Extrude1（曲面-拉伸 1），然后单击 Trimming Surfaces（剪裁曲面）。


4. 在 PropertyManager 的目标实体中，单击所选实体。
5. 对于要分割的实体或曲面，请在 FeatureManager 设计树曲面实体 文件夹中，选择 Surface-Knit1。


6. 在 PropertyManager 中：
   1. 在目标实体中，单击切割实体。
   2. 在所产生实体中，选中行 1 和 2 中的复选框。
   3. 单击 。





7. 在 FeatureManager 设计树中，右键单击 Surface-Extrude1（曲面-拉伸 1），然后单击 Hide（隐藏）。

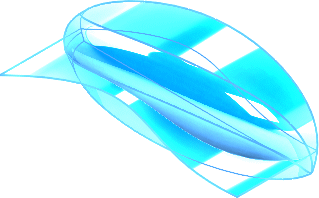

8. 旋转模型以查看所选实体是否被曲面分割。 装配凸台（Boss-Extrude1（凸台-拉伸 1））未分割。
