角度結合

您可以加入參考方向，協助防止角度結合意外反轉。 這樣可讓結合定義更穩定且更可預測。

1. 開啟 install_dir\samples\whatsnew\assemblies\angle_mate\angle_case1.sldasm。
2. 按一下結合 (組合件工具列) 或插入 > 結合。
3. 在結合 PropertyManager 中的標準結合之下，按一下角度。

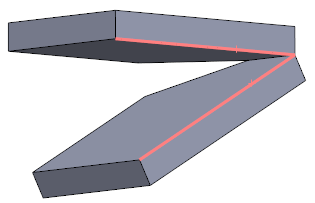

4. 在結合選擇中，為結合的圖元選擇所示的邊線。


5. 在結合選擇之下，執行下列動作之一：

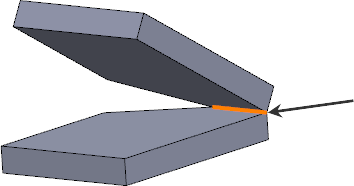

   • 在參考圖元中，選擇所示的軸。


   • 按一下自動填入參考圖元。

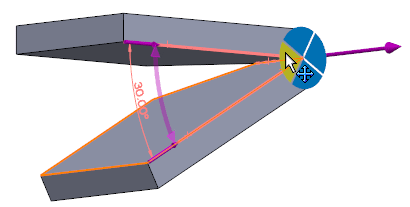

6. 使用尺寸選擇器來決定角度方位，以驅動尺寸值。


   按一下尺寸選擇器中的任何象限來放置尺寸。
