產生距離連結關係鏈條複製排列

要產生距離連結關係鏈條複製排列：

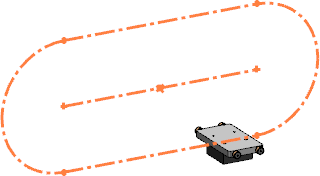

  1. 開啟 install_dir\samples\whatsnew\assemblies\chain_pattern\Distance Linkage.sldasm。

  2. 按一下插入 > 零組件複製排列 > 鏈條複製排列，或按一下鏈條零組件複製排列 (「組合件」工具列)。
  3. 在 PropertyManager 中，針對螺距方法，按一下距離連結關係。
  4. 在連續路徑之下，按一下 SelectionManager。

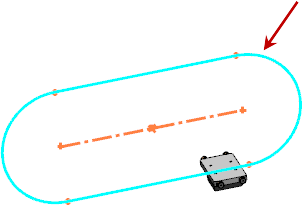

  5. 在 SelectionManager 中，按一下選擇封閉的迴圈，並在圖面中選擇封閉的輪廓草圖。

  6. 針對副本數，輸入 10。
  7. 在連續群組 1 之下，針對複製之零組件，在圖面或快顯 FeatureManager(特徵管理員) 設計樹狀結構中選擇 Mount Base <1>。
  8. 針對 Path Link 1，選擇所示的面。

  9. 針對 Path Link 2，選擇所示的面。

  10. 針對路徑對正平面，在快顯 FeatureManager(特徵管理員) 設計樹狀結構的 Mount Base <1> 中，選擇右基準面。
  11. 在連續群組 1 之下，按一下同等間距。

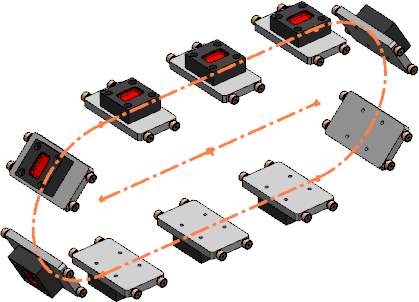

  12. 按一下 。
