輪廓中心結合

結合至中心會自動將常用的零組件類型 (例如，矩形與圓形輪廓) 彼此置中對正，並且完全定義零組件。

1. 開啟 install_dir\samples\whatsnew\assemblies\profile_center_mate\profile_center.sldasm。
2. 按一下結合 (組合件工具列) 或插入 > 結合。
3. 在 PropertyManager 中的進階結合之下，按一下輪廓中心。

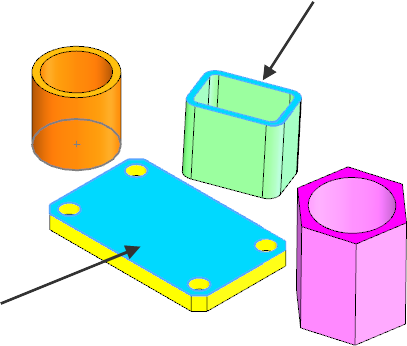

4. 為結合的圖元選擇所示的面。



   零組件即會對正。



5. 在結合對正中，按一下反向對正。


6. 若要旋轉零組件，請在方位中按一下順時針。


7. 按一下 。

   PropertyManager 仍保持為開啟。

8. 在進階結合之下，按一下輪廓中心。

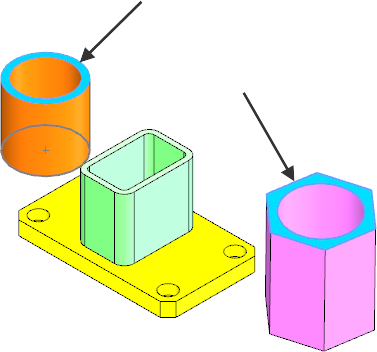

9. 為結合的圖元選擇所示的面。



   零組件即會對正。



10. 在偏移距離中輸入 2.5，並選擇反轉尺寸。


11. 在 PropertyManager 中，選擇鎖住旋轉，以避免零組件旋轉。
12. 按一下 。
13. 再按一下 即可關閉 PropertyManager。
