分割面

您可以使用分割工具分割表面。 您也可以分割表面和實體的組合。

1. 開啟 install_dir\samples\whatsnew\parts\split.sldprt。
2. 按一下分割 (模具工具工具列) 或插入 > 特徵 > 分割。
3. 在圖面中為修剪曲面 選擇 Surface-Extrude1 以修剪曲面。


4. 在 PropertyManager 的目標本體之下，按一下 所選本體。

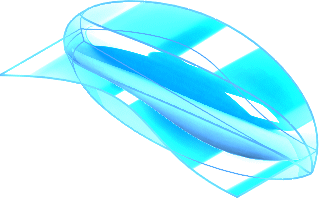

5. 針對要分割實體或曲面，在 FeatureManager(特徵管理員) 設計樹狀結構中的曲面本體 資料夾中，選擇Surface-Knit1。


6. 在 PropertyManager 中：
   1. 在目標本體之下，按一下切除的本體。
   2. 在成型本體之下，選擇第 1、2 列中的核取方塊。
   3. 按一下 。

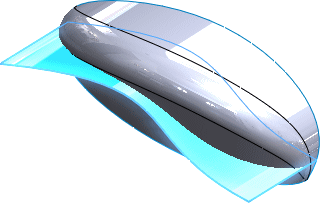

7. 在 FeatureManager (特徵管理員) 設計樹狀結構中，用右鍵按一下 Surface-Extrude1，然後按一下隱藏。

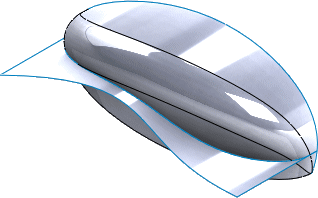

8. 旋轉該模型，檢視所選本體已被表面分割。 螺柱填料 (Boss-Extrude1) 未被分割。
