產生自由寬度結合

使用寬度結合選項：

  1. 開啟 install_dir\samples\whatsnew\assemblies\linear_rail\Linear Rail and Bearing.sldasm‧。
  2. 按一下結合 (位於「組合件」工具列) 或插入 > 結合。
  3. 在 PropertyManager 的進階結合中，按一下寬度。

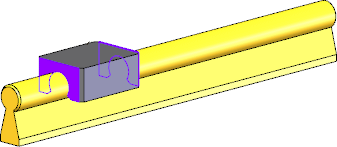

  4. 為寬度選擇選擇兩個相互平行的圖塊零組件平坦面。

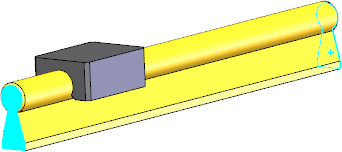

  5. 為薄板頁選擇選擇兩個相互平行的導軌零組件平坦面。

  6. 在進階結合中，為限制選擇自由。
  7. 按一下 。
  8. 再按一下 即可關閉 PropertyManager。
  9. 在圖面中，拖曳圖塊零組件來查看它是否受限於 導軌零件的面。
