Crée des diagrammes de cisaillement, de moment, de torsion ou de force axiale pour les poutres, ou des diagrammes de force axiale pour les barres. Les diagrammes de poutre sont créés selon les directions locales pour chaque poutre.
Pour afficher ce PropertyManager, lancez une étude Simulation. Cliquez avec le bouton droit de la souris sur Résultats
et sélectionnez Définir des diagrammes pour les poutres.
Affichage
 |
Composant |
Sélectionnez l'une des options suivantes :
- Force axiale
- Force de cisaillement dans la dir1
- Force de cisaillement dans la dir2
- Moment dans la dir1
- Moment dans la dir2
- Couple
Pour les barres, seule la Force axiale est disponible.
|
 |
Unités |
Sélectionnez les unités du diagramme.
|
| |
Rendu des profils de poutres (plus lent) |
Pour afficher les diagrammes de poutre sur la géométrie de poutre réelle, et non les cylindres. |
Poutres sélectionnées
| Tous |
Sélectionne toutes les poutres.
|
| Sélectionner |
Sélectionnez les poutres dans la zone graphique. Le logiciel prend uniquement en compte les poutres sous Poutres sélectionnées.
|
| Largeur du diagramme de poutre |
Contrôle la largeur des diagrammes des poutres pour une meilleure visibilité.
|
Propriété
| |
Inclure un titre |
Saisissez un titre personnalisé pour le tracé.
|
| |
Associer le tracé avec l'orientation de la vue nommée |
Permet d'associer une orientation de vue prédéfinie au tracé actif.
|
 |
Associer avec la vue en cours |
Associe la vue en cours au tracé actif. |
Pour afficher les directions de la poutre dans un diagramme de poutre actif, cliquez à l'aide du bouton droit de la souris sur l'icône du diagramme de poutre, puis sélectionnez Paramètres. Dans le PropertyManager, sous Options de tracé de la déformée, sélectionnez Afficher les directions de la poutre.
Les directions de la poutre sont affichées au centre de chaque poutre

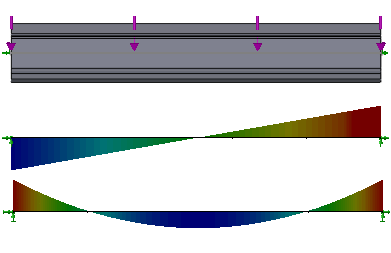

Diagrammes de cisaillement et de moment générés pour une poutre fixe-fixe soumise à un chargement uniformément distribué :
