Appliquer rapidement des vues d'annotations

Vous pouvez appliquer des vues d'annotations à des cotes et d'autres annotations directement à partir de la zone graphique.

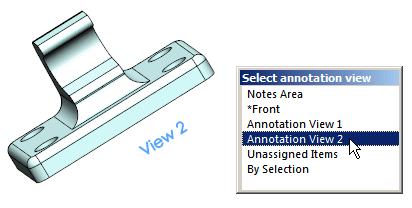

Vous pouvez affecter et réaffecter une vue d'annotation d'une cote ou d'une annotation dans les pièces et les assemblages avec une boîte de dialogue à l'écran dans la zone graphique.

Pour attribuer une vue d'annotation lors de la création d'une annotation, appuyez sur ` (apostrophe arrière, ou touche tilde ~) après avoir sélectionné la géométrie ou avant de placer l'annotation.

Pour réaffecter une vue d'annotation, cliquez avec le bouton droit de la souris sur l'annotation et cliquez sur Sélectionnez une vue d'annotation ou appuyez sur ` (apostrophe arrière).

Les touches peuvent varier selon la langue des claviers. Par exemple, si vous utilisez un clavier japonais, appuyez sur la touche @, au lieu de ` (apostrophe arrière, ou touche tilde ~).
Zone des notes sélectionnée
Vue d'annotation 2 sélectionnée
Haut sélectionné
