Création de plans normaux à une vue

Pour créer un plan normal à l'orientation actuelle de la vue :

  1. Orienter le modèle sur l'orientation de vue souhaitée.
  2. Cliquez sur Plan (barre d'outils Géométrie de référence) ou sur Insertion > Géométrie de référence > Plan.

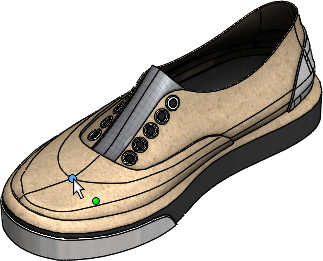

  3. Pour Première référence, sélectionnez un sommet dans la zone graphique.

  4. Dans le PropertyManager, sous Première référence, cliquez sur Parallèle à l'écran.

  5. Vous pouvez, si vous le souhaitez, saisir une valeur Distance pour décaler le plan à partir du sommet de référence.

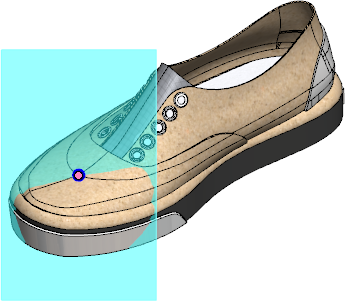

  6. Cliquez sur .

    Pour changer la position du plan, faites pivoter le modèle et cliquez sur Mettre à jour le plan dans le PropertyManager.
