PropertyManager "Vektordarstellungs-Optionen"

Im PropertyManager Vektordarstellungs-Optionen können Sie das Aussehen der Vektorsymbole in einer Vektordarstellung dynamisch steuern.

Optionen

Größe Steuert die Größe der Vektoren in der Darstellung. Verwenden Sie die Pfeile oder den Schieberegler, um die Größe der Vektoren zu ändern.
Dichte Steuert die Dichte von Vektoren in der Darstellung.
  Nur Oberfläche Wenn dieses Kontrollkästchen aktiviert ist, werden die Vektoren nur auf den Modelloberflächen angezeigt.
  Entsprechende Farblegende Verwendet das Farbdiagramm der Darstellung für die Vektoren.
  Einzelne Farbe Weist allen Vektoren in der Darstellung eine vom Benutzer ausgewählte Farbe zu. Zum Ändern der Vektorfarbe klicken Sie auf Farbe bearbeiten.
In der folgenden Abbildung werden die Optionen zur Vektordarstellung gezeigt:

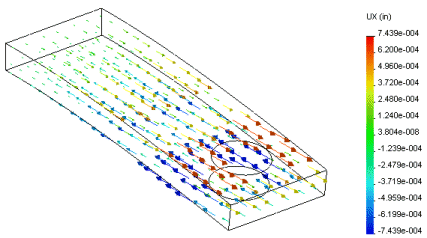

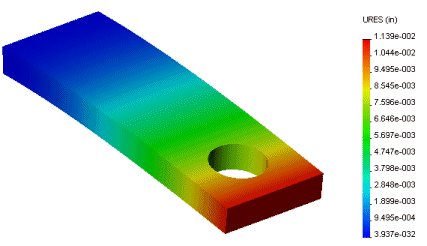

Kontinuumsdarstellung der resultierenden Verschiebung Vektordarstellung der resultierenden Verschiebung (Standardvektoroptionen)

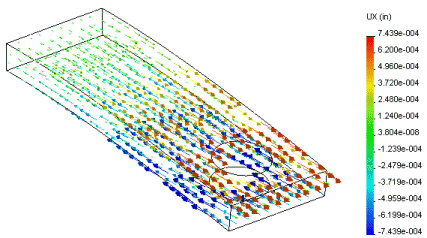

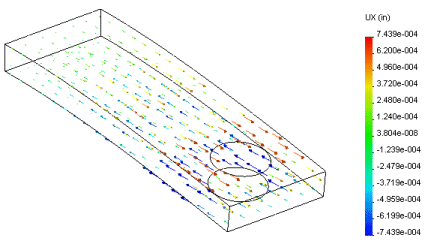

Vektordarstellung der resultierenden Verschiebung mit größeren Vektoren Vektordarstellung der resultierenden Verschiebung mit höherer Vektordichte

Anpassen von Vektordarstellungen

Anpassen von Vektordarstellungen

  1. Nachdem Sie Ihre Studie durchgeführt haben, erstellen Sie eine Vektordarstellung der gewünschten Größe.
  2. Klicken Sie mit der rechten Maustaste auf das Vektordarstellungssymbol, und wählen Sie Vektordarstellungs-Optionen aus dem Kontextmenü.

    Der PropertyManager Vektordarstellungs-Optionen wird angezeigt.

  3. Verwenden Sie die Drehfeld-Pfeile Größe, um die Größe der Vektorpfeile anzupassen.
  4. Verwenden Sie die Drehfeld-Pfeile für Dichte, um die Dichte der Vektoren in der Darstellung anzupassen.
  5. Aktivieren Sie bei Bedarf Nur Oberfläche, um die Vektoren nur auf den Modellbegrenzungen darzustellen.
  6. Wählen Sie die Option Farbdiagramm anpassen, um die Farbabbildung der Darstellung zu verwenden, oder Einzelne Farbe, um nur eine Farbe für die Vektordarstellung zu verwenden.
  7. Klicken Sie auf .
