Harmonisch - Erweiterte Optionen

Legt die Frequenzen fest, an denen die Reaktion bewertet werden wird.

Anzahl der Punkte für jede Frequenz Legt die maximale Anzahl von Frequenzpunkten fest, an denen die Reaktion für die einzelnen Schwingungen bewertet wird. Die Grenze für die Gesamtanzahl der Lösungsschritte beträgt 15000.
Bandbreite um jede Frequenz Ein Verhältnis R, das den Bereich der Lösungsfrequenzpunkte um jede natürliche Frequenz, die in der Analyse berücksichtigt wird, festlegt.

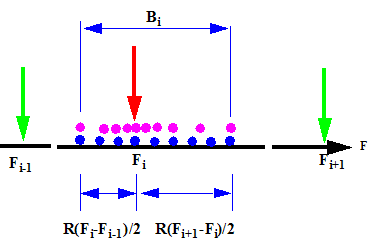

Der vollständige Bereich Bi (R =1) z.B. für die Schwingung i reicht von (Fi - Fi-1)/2 bis (Fi+1 - Fi)/2, wie nachstehend abgebildet:

  • Ein Lösungsfrequenzpunkt wird an jeder natürlichen Frequenz verwendet, die in der Analyse berücksichtigt wird. Wenn zwei aufeinander folgende Schwingungen zu nahe bei einander liegen, verwendet die Software ein Reihe von Punkten, die kleiner sind als Anzahl der Punkte für jede Frequenz.
  • Für die erste Schwingung wird Fi-1 als 0 angenommen. Für die letzte Schwingung wird die Bandbreite als symmetrisch um die natürliche Frequenz betrachtet.
  • Wenn die Frequenzobergrenze, die auf der Registerkarte Harmonie-Optionen festgelegt wird, viel größer ist als die höchste natürliche Frequenz, die in der Studie berücksichtigt wird, wird die Eingabe Anzahl der Punkte für jede Frequenz für die Definition der Frequenzpunkte in diesem Bereich verwendet.
Interpolation

Logarithmisch

Die Lösungsfrequenzpunkte bilden ein logarithmisches Cluster um jede natürliche Frequenz, um die Reaktion in der Umgebung der natürlichen Frequenz genau wiederzugeben. Die Lösungsfrequenzpunkte sind in der Abbildung oben rosa dargestellt.

Linear

Die Lösungsfrequenzpunkte sind gleichförmig auf der Bandbreite verteilt. Die Lösungsfrequenzpunkte sind in der Abbildung oben in Blau angezeigt.
