Steuerpunkte für Verrundungen mit variablem Radius verwenden

Sie können Radiuswerte ändern und den Steuerpunkten zwischen den Eckpunkten einer symmetrischen oder asymmetrischen Verrundung mit variabler Größe zuweisen.

Steuerpunkte

  • Sie können einen Radiuswert jedem Steuerpunkt zuweisen oder Sie können Werte einem oder beiden umschließenden Eckpunkten zuweisen.
  • Standardmäßig werden drei Steuerpunkte verwendet, die sich in gleichen Abständen von 25 %, 50 % und 75 % entlang der Kante zwischen den beiden variablen Radien befinden.
  • Sie können die relative Position einzelner Steuerpunkte mit den folgenden Methoden ändern:
    • Ändern Sie den Prozentsatz des Steuerpunkts in der Beschreibung
    • Wählen Sie den Steuerpunkt aus, und ziehen Sie ihn an eine neue Position

Steuerpunkte hinzufügen und entfernen

Entlang der zu verrundenden Kante können Sie Steuerpunkte hinzufügen oder entfernen, entweder während Sie die Verrundung erstellen oder nach Erstellung der Verrundung unter Verwendung von Feature bearbeiten. Beim Hinzufügen oder Entfernen von Steuerpunkten werden die Steuerpunkte in gleichen Abständen entlang dieser Kante positioniert.
  • Steuerpunkte hinzufügen: Sie können einen Steuerpunkt auswählen und mit gedrückter Strg-Taste ziehen, um einen zusätzlichen Steuerpunkt an neuer Stelle zu erstellen. Sie können auch im PropertyManager den Wert in Anzahl der referenzierten Kopien verringern. Wenn Steuerpunkte durch den PropertyManager hinzugefügt werden, werden die Punkte an Standardstellen hinzugefügt.
  • Steuerpunkte entfernen: Sie können bestimmte Steuerpunkte entfernen, indem Sie mit der rechten Maustaste klicken und im Kontextmenü Löschen wählen. Sie können auch vom PropertyManager den Wert in Anzahl der referenzierten Kopien dekrementieren. Wenn Steuerpunkte durch den PropertyManager gelöscht werden, werden die Punkte an Standardstellen entfernt.

Mehrere Kanten verrunden

Sie können mehr als eine Kante zum Verrunden auswählen. Stellen Sie jede Kante auf folgende Weise fertig, bevor Sie zusätzliche Kanten unter Zu verrundende Elemente auswählen:
  • Legen Sie zuerst einen Radius für jeden Eckpunkt fest
  • Legen Sie Radiuswerte für einen oder alle Steuerpunkte fest
  • Ändern Sie die Position eines Steuerpunkts, nachdem oder bevor Sie einen Radiuswert zuweisen
  • Fügen Sie neue Steuerpunkte hinzu, wenn erforderlich

Für asymmetrische Verrundungen werden für Eckpunkte mit mehr als einer verrundeten Kante Steuerpunkte mit mehreren Kanten angezeigt.

Um umzukehren, welche Seite der Verrundung durch Abstand 1 und Abstand 2 definiert werden soll, klicken Sie auf einen Steuerpunkt mit mehreren Kanten. Wählen Sie im Dialogfeld Ausrichtung umkehren die Kanten aus, für die die Ausrichtung umgekehrt werden soll.

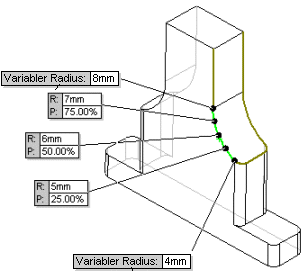

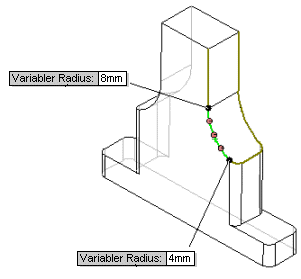

Modell mit einzelnem Skizzenelement ausgewählt und drei nicht zugewiesenen Standardsteuerpunkten. Modell mit zugewiesenen Radien zu Steuerpunkten an Standardpositionen.
Um zwei Skizzensegmente auszuwählen, weisen Sie den Eckpunkten und Steuerpunkten des ersten Skizzenelements Radien zu, bevor Sie weitere Skizzenelemente auswählen.

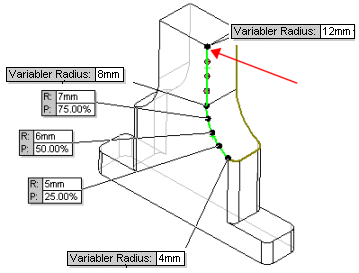

Modell mit zwei Skizzensegmenten ausgewählt und Radius dem Eckpunkt des zweiten Elements zugewiesen.
Bevor Sie den Steuerpunkten Radien zuweisen, sollten Sie für den Eckpunkt einen Radius festlegen.
Modell mit zwei Skizzensegmenten ausgewählt und alle Steuerpunkte mit zugewiesenen Radien.

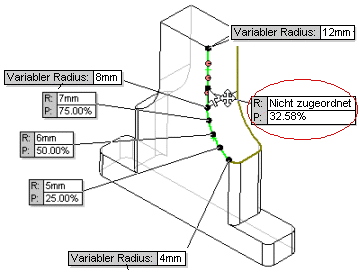

Sowohl die alte als auch die neue Steuerpunktposition wird angezeigt, aber nur die neue Position verfügt über die Beschreibung.

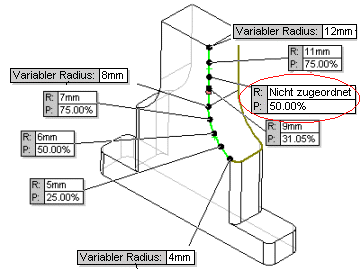

Sie können Radiuswerte zu einer beliebigen Anzahl von Steuerpunkten hinzufügen oder sie als nicht zugewiesen belassen. Verrundung mit variabler Größe angewendet
