Erstellen von symmetrischen Winkelbemaßungen

Sie können mehrere halb- und vollsymmetrische Winkelbemaßungen erstellen, ohne jedes Mal die Mittellinie auswählen zu müssen.

Diese Art von Bemaßung ist hilfreich, wenn Sie für Rotationsgeometrie Skizzen erstellen, für die mehrere Winkelbemaßungen oder die Anzeige einer Vollwinkelbemaßung erforderlich sind.

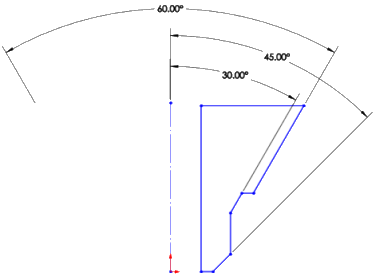

Mehrere Halbwinkel- und einzelne Vollwinkelbemaßungen

So erstellen Sie eine symmetrische Winkelbemaßung:

  1. Klicken Sie in einer Skizze mit einer Mittellinie und Linien oder Punkten auf Intelligente Bemaßung (Bemaßungen/Beziehungen-Symbolleiste) oder auf Extras > Bemaßungen > Intelligent.
  2. Wählen Sie die Mittellinie und eine nicht-parallele Linie aus.
  3. Zum Erstellen einer Halbwinkelbemaßung verschieben Sie den Mauszeiger an die gewünschte Position. Zum Erstellen einer Vollwinkelbemaßung halten Sie dabei die Umschalttaste gedrückt.

    Der Mauszeiger ändert sich, um darauf hinzuweisen, dass Sie mehrere Winkelbemaßungen mithilfe der Mittellinie platzieren können.
