Erstellen von Ebenen senkrecht zur Ansicht

So erstellen Sie eine Ebene senkrecht zur aktuellen Ansichtsausrichtung:

  1. Richten Sie das Modell an der gewünschten Ansichtsausrichtung aus.
  2. Klicken Sie auf Ebene (Referenzgeometrie-Symbolleiste) oder wählen Sie Einfügen > Referenzgeometrie > Ebene.

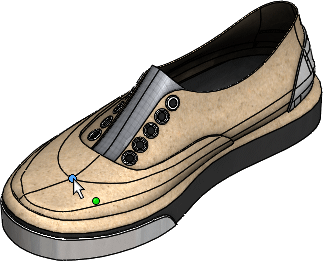

  3. Für Erste Referenz wählen Sie einen Eckpunkt im Grafikbereich aus.

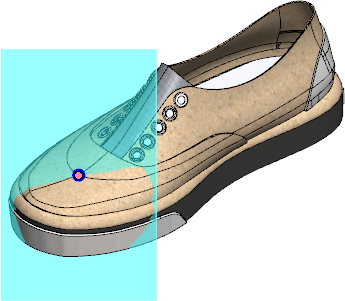

  4. Klicken Sie im PropertyManager unter Erste Referenz auf Parallel zum Bildschirm.

  5. Optional können Sie einen Wert für Abstand eingeben, um den Offset der Ebene aus dem Referenzeckpunkt zu erstellen.
  6. Klicken Sie auf .

    Um die Position der Ebene zu ändern, drehen Sie das Modell und klicken Sie im PropertyManager auf Ebene aktualisieren.
