PropertyManager dei Diagrammi di travi

Crea i diagrammi di taglio, del momento, della torsione o della forza assiale per le travi oppure i diagrammi della forza assiale per le travi rinforzate. I diagrammi delle travi vengono generati nelle direzioni locali per ciascuna trave.

Per visualizzare questo PropertyManager, eseguire uno studio di Simulation. Fare clic con il destro sulla cartella Risultati e selezionare Definisci diagrammi trave.

Mostra

Componente Selezionare una delle opzioni seguenti:
  • Forza assiale
  • Forza di taglio in dir 1
  • Forza di taglio in dir 2
  • Momento in Dir 1
  • Momento in Dir 2
  • Torsione
Per le travi rinforzate, è disponibile soltanto Forza assiale.
units.png Unità Selezionare le unità per il diagramma.
  Rendering profilo della trave Visualizza diagrammi di travi, anziché cilindri, sulla geometria effettiva della trave.

Travi selezionate

Tutto Seleziona tutte le travi.
Seleziona Selezionare le travi nell'area grafica. Il software tiene in considerazione solo le travi in Travi selezionate.
Ampiezza diagramma travi Controlla la larghezza dei grafici delle travi per una maggiore visibilità.

Proprietà

  Includi testo del titolo Include un titolo per il grafico.
  Associa grafico con orientamento di vista con nome Consente di associare al grafico attivo un orientamento di vista predefinito.
Associa alla vista corrente Associa alla vista corrente con il grafico attivo.

Per visualizzare le direzioni delle travi di un diagramma attivo, fare clic con il pulsante destro del mouse sull'icona del diagramma e selezionare Impostazioni. Nel PropertyManager, in Opzioni del grafico deformato, selezionare Mostra le direzioni della trave.

Le direzioni delle travi appaiono al centro di ciascuna trave

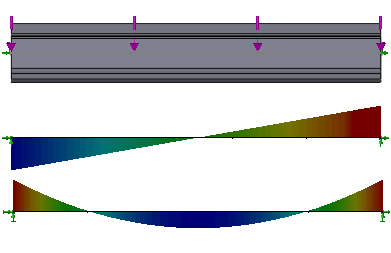

Diagrammi di taglio e momento generati per una trave fisso-fisso soggetta ad un carico uniforme:
