Elenca le forze o le sollecitazioni di trave in formato tabulare. Le forze e le sollecitazioni sono elencate nelle direzioni locali (orientamento) di ciascuna trave.
Per accedere a questo PropertyManager, eseguire uno studio di simulazione con travi. Fare clic con il pulsante destro del mouse su Risultati
e selezionare Elenco forze trave.
Elenco
| |
Forze |
Mostra i valori assiale, di taglio e di momento (nelle direzioni 1 e 2) e della torsione (momento attorno alla direzione assiale). |
| |
Sollecitazioni |
Mostra i valori di sollecitazione assiale, flettente e di taglio (attorno alle direzioni 1 e 2) e torsionale, nonché i valori massimi della sollecitazione assiale e della sollecitazione flettente. Per le travi rinforzate sono disponibili solamente forze assiali e sollecitazioni.
|
 |
Unità |
Visualizza le forze nelle unità N, lbf, o kgf. Visualizza le sollecitazioni nelle unità N/m^2, psi, o kgf/cm^2. |
Range trave
Immettere un valore di Inizio e Fine per visualizzare i risultati di un sottogruppo di travi nel modello. I numeri corrispondono all'elenco nella cartella Travi dell'albero dello studio di Simulation.
| |
Forze |
Mostra i valori assiale, di taglio e di momento (nelle direzioni 1 e 2) e della torsione (momento attorno alla direzione assiale). |
| |
Sollecitazioni |
Mostra i valori di sollecitazione assiale, flettente e di taglio (attorno alle direzioni 1 e 2) e torsionale, nonché i valori massimi della sollecitazione assiale e della sollecitazione flettente. Per le travi rinforzate sono disponibili solamente forze assiali e sollecitazioni.
|
|
Unità |
Visualizza le forze nelle unità N, lbf, o kgf. Visualizza le sollecitazioni nelle unità N/m^2, psi, o kgf/cm^2. |
Finestre di dialogo Elenca forze ed Elenca sollecitazioni
| |
Mostra solo valori estremi |
Elenca solo i valori estremi lungo la lunghezza del corpo della trave.
|
| |
Mostra solo punti finali della trave |
Elenca solo i risultati relativi alle estremità di ogni corpo della trave.
|
|
Unità |
Visualizza le forze nelle unità N, lbf, o kgf. Visualizza le sollecitazioni nelle unità N/m^2, psi, o kgf/cm^2. |
| |
Nome trave |
Mostra il nome trave corrispondente al corpo della trave elencato nella cartella Travi dell'albero dello studio di simulazione.
|
| |
Elemento |
Visualizza il numero dell'elemento.
|
| |
Fine |
Visualizza i due nodi terminali di ciascun elemento. |
| |
Salva |
Salva la tabella come File Excel (.csv) o File di testo (*.txt).
Inoltre, è possibile copiare una porzione della tabella in Microsoft Excel o in un editor di testo. Selezionare un intervallo di celle, fare clic con il pulsante destro del mouse e selezionare Copia.
|
- Quando si seleziona una riga nella schermata Elenco forze o Elenco sollecitazioni, l'elemento corrispondente si evidenzia nell'area grafica e l'albero di studio Simulation. Premere il tasto Maiusc per selezionare righe multiple consecutive. Premere il tasto Ctrl per selezionare righe multiple individuali.
- Per ordinare i dati per colonna nella finestra Elenco forze o Elenco sollecitazioni, fare clic sulla freccia nella parte superiore della colonna.

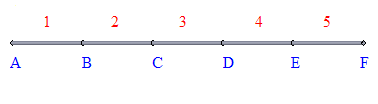

La figura seguente mostra il corpo di una trave suddiviso in cinque elementi.
| Elemento trave |
Estremità 1 |
Estremità 2 |
| 1 |
A |
B |
| 2 |
B |
C |
| 3 |
C |
D |
| 4 |
D |
E |
| 5 |
E |
F |
