PropertyManager Opzioni risultati

Il PropertyManager di Opzioni risultati consente di impostare le opzioni per i risultati degli studi del test di caduta.

Tempo di soluzione dopo l'impatto

solntime.png Tempo di soluzione dopo l'impatto
Il software calcola un intervallo di tempo di default per l'osservazione da 3L/Ve, dove L è la dimensione massima del modello e Ve è la velocità dell'onda elastica del materiale. Ve è calcolato come radice quadrata di (modulo elastico/densità). Il software regola internamente i passi temporali appropriati, che possono anche non essere uniformi.

Salva risultati

Imposta gli istanti (data/ora) in cui il programma salverà i risultati del grafico (per tutti i nodi e ai vertici e punti di riferimento selezionati).

Salva i risultati iniziando da Il primo istante in cui il software inizia a salvare i risultati. Il valore di default è 0: il software inizia a salvare i dati dal primo impatto. Utilizzare questo parametro dopo l'iterazione iniziale per specificare gli intervalli di tempo di interesse in base ai risultati preliminari.
component.png N. di grafici Imposta il numero di grafici che verranno salvati. I risultati dei grafici sono salvati in tutti i nodi. I grafici sono uniformemente distribuiti nel periodo di salvataggio dei dati (Tempo di soluzione dopo l'impatto - intervallo di tempo impostato per il software per l'inizio del salvataggio dei risultati).
tracktype.png Elenco sensori Dati Simulation sensori che riportano dati Sensibili al Workflow disponibili per la selezione dal menu. L'opzione Tutti i sensori dati rintracciati nel menu seleziona i vertici e i punti definiti in tutti i sensori dati sensibili al workflow. Il programma salva grafici cronologici raffinati per i vertici e punti selezionati quando si esegue lo studio.
N. di passi per grafico Imposta il numero di intervalli del grafico per i grafici dei risultati. Il numero totale di punti di dati per ciascun grafico è uguale a N. di grafici moltiplicato per il N. di passi per grafico.
Se si seleziona almeno un vertice o un punto di riferimento, i grafici saranno disponibili solo nelle posizioni selezionate. Ciascun grafico avrà (N. di grafici Np * N. di passi per grafico Ng) punti di dati. Se non si seleziona un vertice o un punto di riferimento, i grafici saranno disponibili in tutti i nodi ad una risoluzione inferiore. Ciascun grafico avrà (N. di grafici Np) punti di dati.

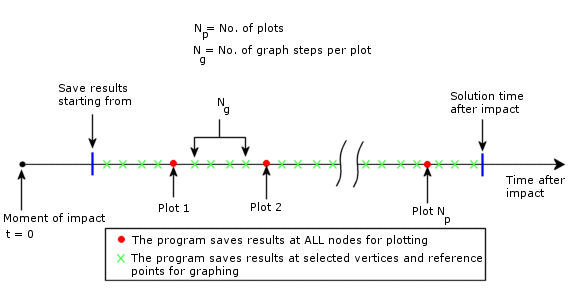

Nella seguente figura sono illustrati i differenti parametri del PropertyManager di Opzioni risultato.
