Quando si crea uno studio, il programma determina automaticamente il tipo di mesh, tra elementi solidi, shell o mista, in funzione della geometria esistente.
Creazione della mesh di shell
| Lamiere metalliche |
Le lamiere metalliche con spessore uniforme (tranne che per gli studi di test di caduta) sono trattate automaticamente come shell dal programma. Il software estrae le superfici intermedie e genera la mesh di shell sulla superficie intermedia. |
| Geometrie di superficie
|
Le geometrie di superficie sono automaticamente trattate come shell dal programma. La mesh di shell viene generata sulla superficie (situata sulla superficie intermedia dello shell).
|
| Parti solide |
Le parti solide non vengono meshate con gli elementi shell. È tuttavia possibile creare una geometria di superficie a partire da una faccia di un solido. Procedere in uno dei modi seguenti:
- Aprire un documento parte e fare clic su . Quindi selezionare la faccia del solido di cui si desidera creare l'offset e specificare la direzione e la distanza di offset.
- Fare clic su per inserire una superficie intermedia tra una coppia di facce.
Il programma crea automaticamente una mesh mista quando nel modello sono presenti diverse geometrie.
|
Assegnazione dello spessore
| Lamiera |
Il programma estrae automaticamente lo spessore della lamiera metallica e lo assegna allo shell. Non è possibile modificare lo spessore. È possibile selezionare tra le formulazioni con shell sottile e shell spesso. |
| Geometria di superficie
|
Il programma assegna uno spessore zero per default. È possibile modificare lo spessore dello shell nel PropertyManager . È anche possibile selezionare tra le formulazioni con shell sottile e shell spesso.
|
In linea di massima, gli shell sottili possono essere utilizzati quando il rapporto spessore/estensione è minore di 0,05.
Applicazione di carichi, vincoli e controlli mesh
| Lamiera |
I carichi e i fissaggi vengono automaticamente trasferiti alla superficie intermedia.
- Per applicare un fissaggio, un carico o un controllo mesh a un bordo con shell, selezionare la faccia associata del solido.
- Per applicare un fissaggio, un carico o un controllo mesh a un vertice con shell, selezionare un bordo associato del solido.
|
| Geometria di superficie
|
- Applicare carico o fissaggio ai bordi e/o vertici delle superfici.
- È anche possibile applicare un carico di pressione ad un bordo di shell. La pressione è specificata per unità di area. Il software utilizza internamente lo spessore dello shell. La forza equivalente applicata al bordo è uguale al valore della pressione moltiplicato per la lunghezza del bordo moltiplicato per lo spessore dello shell.
Poiché gli elementi shell hanno gradi di libertà rotazionale, è necessario differenziare tra l'opzione Immobile (nessuna traslazione) e vincolo Geometria fissa (nessuna traslazione o rotazione). È anche possibile applicare momenti concentrati mediante il PropertyManager di Forza/Torsione.
|
Mesh
Applicare il controllo mesh desiderato alle facce, ai bordi e ai vertici desiderati. Prima di applicare la mesh, verificare le opzioni di mesh attive e specificare i controlli mesh desiderati.
Quando si modifica uno shell, è possibile selezionare la formulazione dello shell spessa o sottile. Gli shell sottili possono essere usati quando il rapporto lunghezza larghezza è uguale o meno di 0,05.
Shell a forma di T e intersecanti
Anche se è possibile orientare correttamente gli shell sui lamierati, ciò non vale per gli shell a forma di T e per quelli intersecati. In questi casi, alcuni bordi avranno elementi non allineati. Le sollecitazioni nodali, pertanto, non saranno corrette lungo questi bordi. Si consiglia di visualizzare le sollecitazioni dei modelli di questo tipo, dato che non viene calcolata la media degli elementi intersecanti.
Esempio
 |
 |
| Modello a forma di T
|
Mesh di shell del modello
|
 |
| Mesh di shell dei modelli a forma di T generano sempre shell che non possono essere allineati coerentemente .
|
Visualizzazione dei risultati di sollecitazione per shell

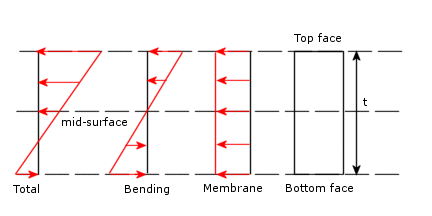

Quando i risultati di sollecitazione vengono indicizzati o rappresentati graficamente, è possibile selezionare una delle seguenti opzioni:
| Inizio |
Sollecitazioni totali (membrana + flessione) sulla faccia superiore |
| Fine |
Sollecitazioni totali (membrana + flessione) sulla faccia inferiore |
| Membrana |
Componente di sollecitazione della membrana |
| Flessione |
Componente di sollecitazione di flessione |
Per ulteriori informazioni, fare riferimento alla sezione Visualizzazione dei risultati.
Sebbene i risultati di spostamento negli studi statici e quelli di temperatura negli studi termici non cambino se gli shell non sono allineati, si consiglia di allineare gli shell per tutti gli studi. Fare clic su Riallineamento automatico della superficie dello shell in Opzioni di default > Mesh per consentire che il software riallinei le superfici dello shell.
