Connettore - Vincolo elastico

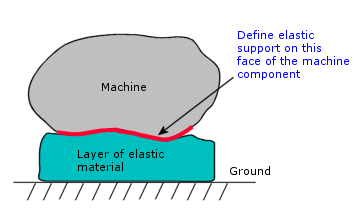

Un Supporto elastico definisce una cinta elastica tra le facce selezionate di una parte o di un assieme e la terra. Questo connettore resiste alla tensione e compressione.

Tipo

Facce per vincolo elastico Facce piane o non piane.

Rigidità

Unità
  Distribuita Il valore della rigidità per area unitaria. La rigidità totale equivalente è uguale all'area in comune della proiezione moltiplicata per la rigidità distribuita.
  Totale Il valore della rigidità totale. La rigidità totale è distribuita uniformemente su tutte le facce selezionate.
normalstiffness.png Normale Rigidezza normale alle facce.
tangentialstiffness.png Taglio Rigidezza nel piano delle facce.

Impostazioni del simbolo

  Modifica colore Selezionare un colore per i simboli.
Dimensione del simbolo Imposta la dimensione dei simboli.
  Mostra l'anteprima Mostra/nasconde i simboli dei connettori nell'area grafica.

Note

  • Disponibile per gli studi statici, di frequenza e del carico di punta. Non disponibile per gli shell compositi.
  • Una rigidità distribuita in un punto della faccia rappresenta la densità di rigidità associata a un'area infinitamente piccola intorno al punto. Si presume che la rigidità tangente in un punto sia uguale in tutte le direzioni tangenti alla faccia in un punto.
  • Utilizzare molle elastiche per simulare cinte elastiche e ammortizzatori.
