Esempio di definizione di uno schema etichette

Questo esempio mostra la definizione di uno schema per un'etichetta di condotto.

  1. Procedere in uno dei modi seguenti:
    • Fare clic su Instradamento > Strumenti di instradamento > Routing Library Manager e fare clic su Gestione schema etichette .
    • Nel menu Start di Windows fare clic su Tutti i programmi > SOLIDWORKS versione > Strumenti SOLIDWORKS > SOLIDWORKS versione Routing Library Manager > Gestione schema etichette .
  2. Per Nome schema, digitare Esempio.
  3. Fare clic su Create Scheme (Crea schema).
  4. In Vista schema, selezionare Esempio.
  5. In Tipo di schema etichette, selezionare Condotti, perché si tratta di un'etichetta per un condotto.

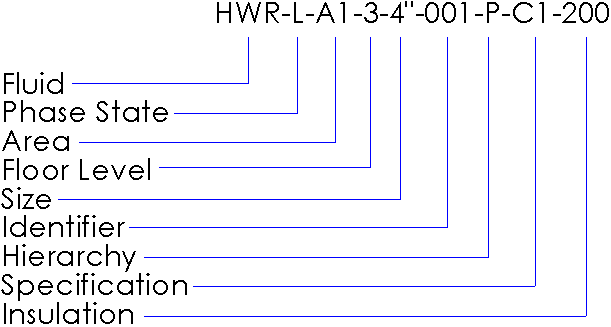

  6. Per Immetti un'etichetta di esempio, digitare HWR-L-A1-3-4"-001-P-C1-200.
  7. In Definisci campi:
    1. in Nome campo, selezionare Fluido, perché questa è la prima sottoetichetta nell'etichetta.
    2. In Delimitatore campo, selezionare Carattere aspecifico e digitare - (trattino) nella casella. Si inserisce un trattino perché i trattini sono i delimitatori tra le sottoetichette nell'etichetta.
    3. Verificare che in Dati campo sia inserito HWR-. Se c'è un errore, verificare di aver effettuato le selezioni appropriate in Delimitatore campo.
  8. Fare clic su Aggiungi all'etichetta.

    HWR- viene visualizzato in blu in Valori campo etichetta di esempio e in Vista schema.

  9. Ripetere i passi dal 7 al 9 per le sottoetichette seguenti nell'etichetta. Impostare Nome campo su Personalizzato e digitare un Nome campo personalizzato per Floor Level (Livello del piano) e Gerarchia.

    Sottoetichetta Nome campo
    L Stato Fase
    A1 Area
    3 Floor Level (Livello del piano)
    4" Dimensione
    001 Identificativo
    P Gerarchia
    C1 Specificazione
    200 Isolamento

  10. Fare clic su Salva.
