Creazione di file Excel per cavi/fili, componenti o coperture

  • Creare un foglio di calcolo Excel con le intestazioni di colonna appropriate. Per le librerie dei cavi, è possibile creare nomi di colonna per le librerie di cavi e conduttori. Usare le regole seguenti per creare il foglio di calcolo:

    Le intestazioni di colonna sono obbligatorie. Le intestazioni di colonna variano a seconda del tipo di file libreria da creare. Si possono usare nomi di intestazione diversi per i campi nel file Excel e mappare i nomi ai campi di intestazione della libreria nel momento dell'importazione del file Excel.

    Una libreria di cavi richiede una riga per definire il cavo, oltre a una riga per definire ogni conduttore. Una libreria delle coperture per condotti o tubi può avere nomi di colonna per le librerie delle coperture e dei materiali. Le altre librerie richiedono una sola riga

    Le tabelle seguenti elencano le intestazioni di colonna per ogni tipo di file.

    Intestazione di colonna per la libreria dei cavi   Intestazione di colonna per la libreria dei conduttori
    Nome del cavo Diametro esterno   Nome del cavo Colore
    Numero parte Numero di conduttori   Nome del filo Colore di visualizzazione
    Descrizione Raggio di piegatura minimo   Dimensione Raggio di piegatura minimo
          Diametro esterno Tenuta

    Intestazione di colonna per la libreria dei fili
    Nome del filo Colore di visualizzazione
    Numero parte Raggio di piegatura minimo
    Descrizione Dimensione
    Diametro esterno Tenuta
    Colore

    Intestazione di colonna per la libreria dei componenti
    Numero parte Elenco perni
    Nome della libreria Terminali
    Nome configurazione Diametro esterno componente
    Descrizione Spessore
    Intestazione di colonna per la libreria dei cavi a nastro
    Nome del cavo Colore
    Numero parte Colore di visualizzazione
    Descrizione N. di conduttori
    Spessore Raggio di piegatura minimo
    Larghezza
    Intestazione di colonna per la libreria di coperture per condotti/tubazioni   Intestazione di colonna per la libreria di materiali per condotti/tubazioni
    ID coperture Tenuta   ID coperture Punto di fusione
    Nome coperture Numero parte   Libreria dei materiali di SOLIDWORKS Inserto di rinforzo
    Tipo di copertura Applicazione   Materiale SOLIDWORKS Inserisci
    Larghezza Tensione minima   ID materiale di SOLIDWORKS Composizione
    Spessore Forma   Materiale Perdita in accensione
          Colore Allungamento
          Costruzione Adesione distacco
          Temperatura di servizio
    Intestazione di colonna per Elettrico
    ID coperture Diametro esterno
    Nome coperture Colore
    Applicazione Numero parte
    Costo Descrizione

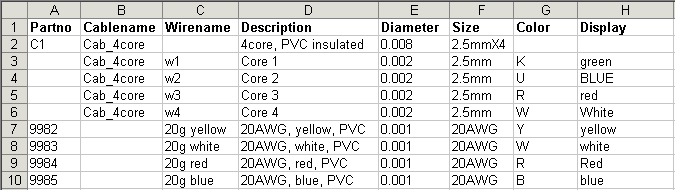

Ecco riportato di seguito un esempio di un file Excel per un cavo a 4 conduttori, numero di parte C1, e quattro fili individuali, numeri di parte dal 9982 al 9985.
