Questo comando è disponibile dai menu Condotti e Tubazioni.In questo argomento la procedura viene descritta partendo dal menu Condotti.
Per definire spool in un assieme di instradamento:
-
Fare clic su .
È anche possibile fare clic con il pulsante destro del mouse sulla funzione Percorso nell'albero di disegno FeatureManager e quindi fare clic su Definisci spool
.

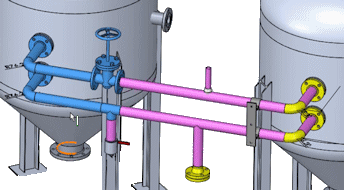

- Per i Segmenti di spool, selezionare le entità di schizzo nell'area grafica.
I segmenti di instradamento possono essere non contigui e terminare con una connessione filettata, con flangia o saldatura.
I componenti appartenenti allo spool vengono automaticamente visualizzati in Componenti dello spool. Questi componenti possono essere T, gomiti, o-let, tubi con punti di penetrazione, supporti, aste di sospensione e altre parti che saranno connessi allo spool nel processo di produzione.
- Per i Componenti adiacenti, selezionare i componenti esterni allo spool.
- Aggiungere o rimuovere i componenti accoppiati trascinandoli e rilasciandoli tra Componenti dello spool e Componenti adiacenti nel PropertyManager.
È possibile anche aggiungere componenti uniti ai Componenti dello spool e Componenti adiacenti.
- Fare clic su Perno
nella parte superiore del PropertyManager, quindi fare clic su
per aggiungere uno spool e lasciare il PropertyManager aperto.Gli spool vengono organizzati in cartelle nell'albero di disegno FeatureManager del percorso. Viene inoltre indicato lo stato di ogni spool.
La creazione di disegni di spool, distinte materiali, importazione di dati P&ID ed esportazioni di dati di spool è integrata nella funzionalità condotti e tubazioni. È possibile selezionare opzioni per gli spool in ognuno dei PropertyManager correlati a tali funzioni.
