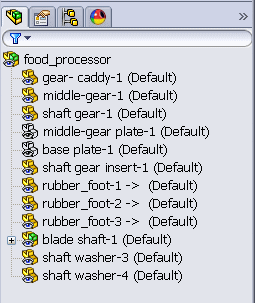

L'albero di disegno FeatureManager visualizza le informazioni e la gerarchia dei componenti di un assieme.
Le informazioni visualizzate nell'albero sono:
- Nomi dei componenti
- Gerarchia di assiemi e sottoassiemi
- Indicazione di riferimenti esterni
 |
un occhio appare sopra le icone di tutti i componenti quando l'assieme è aperto in modalità Revisione grandi progetti. |
 |
Un'icona di avviso indica un problema nei dati grafici del componente. Fare scorrere il cursore del mouse sul componente per vedere lo stato dei relativi dati grafici. |
Limitazione
Le informazioni relative ai seguenti elementi non vengono mostrate nell'albero di disegno FeatureManager:
- Piani
- Funzioni di assieme
- ripetizioni dei componenti
- Accoppiamenti
