Sfalsamenti nelle linee di estensione

Si può fare clic con il tasto destro sulla linea di estensione della quota lineare e scegliere Opzioni di visualizzazione > Sfalsamento per posizionare uno sfalsamento nella linea.

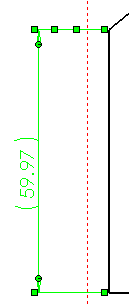

La linea di estensione della quota dopo avere selezionato Sfalsamento La linea di estensione della quota dopo avere trascinato un punto di sfalsamento
Per rimuovere uno sfalsamento da una linea di estensione della quota scelta, fare clic con il tasto destro sulla linea e deselezionare Opzioni di visualizzazione > Sfalsamento.

Creazione sfalsamenti nelle linee di estensione della quota

Si può fare clic con il tasto destro sulla linea di estensione e selezionare Opzioni di visualizzazione > Sfalsamento per sfalsare le linee di estensione della quota lineare.

Per creare uno sfalsamento in una linea di estensione della quota:

  1. fare clic con il tasto destro su una linea di estensione della quota e scegliere Opzioni di visualizzazione > Sfalsamento .
  2. Trascinare orizzontalmente o verticalmente un punto sulla linea di estensione della quota per creare una piegatura.

    Per rimuovere uno sfalsamento da una linea di estensione della quota scelta, fare clic con il tasto destro sulla linea e deselezionare Opzioni di visualizzazione > Sfalsamento .

Sfalsamenti multipli per quote e didascalie

Si possono applicare sfalsamenti multipli a linee di associazione con quote e didascalie esistenti facendo clic su Linea di associazione multi scattoPulsante leader_jog.png nella scheda Linee di associazione del PropertyManager Quota.

È anche possibile aggiungere gli sfalsamenti mentre si inserisce una quota o una didascalia, facendo clic con il pulsante destro del mouse e selezionando Aggiungi punto di sfalsamento. Trascinare i punti per creare lo sfalsamento dopo aver inserito il punto.

Si possono aggiungere linee di associazione multiscatto alle didascalie dei fori e a questi tipi di quota:
  • Diametro
  • Radiale
  • Smusso
