Utilizzare lo strumento Quota ubicazione

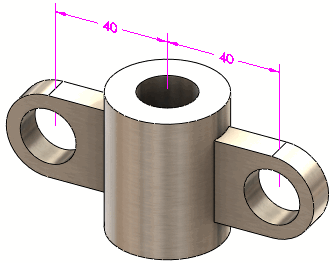

per applicare quote angolari e lineari tra due funzioni DimXpert (escluse funzioni di superficie, raccordo, smusso e tasca). Nella procedura seguente, si misura la distanza tra due fori semplici.
Le quote lineari sono applicate tra:
- Una combinazione di due funzioni di piano parallelo, asse o tipo di linea
- Due punti
- Un punto e un piano, un asse o una funzione di tipo linea
- Coppia di assi e linee che sono inclinati (non intersecanti e non paralleli):
Le quote angolari sono applicate tra una combinazione di due funzioni di piano non parallelo, asse o tipo di linea.
È possibile applicare quote lineari o angolari alle seguenti funzioni:
| Funzioni punto |
Punto d'intersezione e sfera |
| Funzioni del piano |
Piano, intaglio, larghezza e piano d'intersezione |
| Funzioni asse e linea |
Cono, cilindro, estrusione, foro semplice, foro lamato, foro svasato, asola e linea d'intersezione |
| Punto |
Punto d'intersezione |
Tolleranza/Precisione
Impostare la tolleranza e la precisione di default per la quota ubicazione in .
