Modifica di una decalcomania

Una decalcomania può essere modificata usando il PropertyManager Decalcomanie o creare semplici modifiche manipolando la decalcomania nell'area grafica.

  • Per visualizzare il PropertyManager di Decalcomanie:
    • Applicare una decalcomania.
    • In DisplayManager fare clic su Visualizza decalcomanie , fare clic con il pulsante destro del mouse su una decalcomania e selezionare Modifica decalcomania.
    • Fare clic con il pulsante destro del mouse sulla parte, fare clic su AspettiAppearances.gif e selezionare la decalcomania.
  • Per manipolare una decalcomania nell'area grafica:
    • Spostare la decalcomania trascinando il cursore in qualsiasi punto delle finestra (tranne sul quadratino di rotazione).
    • Ridimensionare la decalcomania trascinando i quadratini negli angoli ed ai lati della finestra.

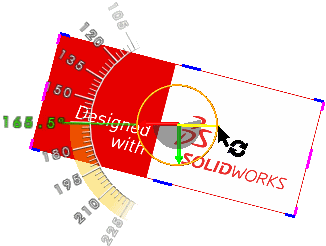

    • Ruotare la decalcomania facendo clic sull'anello al centro della decalcomania per visualizzare un goniometro su schermo che mostra l'angolo della decalcomania. Trascinare il goniometro per modificare l'angolo della decalcomania.

    L'asse di riferimento della decalcomania non viene modificato anche quando viene spostata. Il quadratino di rotazione si sposta insieme al centro della decalcomania.

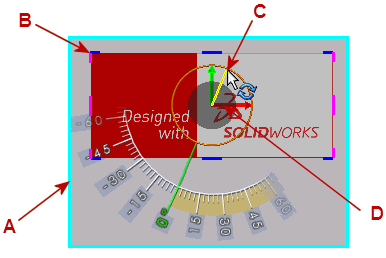

    Shift+A Faccia selezionata
    P Quadro della decalcomania
    C Quadratino di rotazione e goniometro
    Shift+D Asse di riferimento della decalcomania
