Creazione di piani normali alla vista

Per creare un piano normale all'orientamento della vista corrente:

  1. Orientare il modello sull'orientamento della vista desiderato.
  2. Fare clic su Piano (barra degli strumenti Geometria di riferimento) oppure selezionare Inserisci > Geometria di riferimento > Piano.

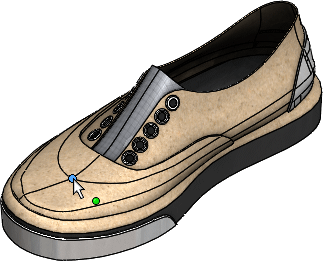

  3. Per Primo riferimento, selezionare un vertice nell'area grafica.

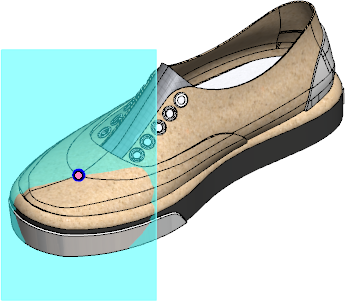

  4. Nel PropertyManager, in Primo riferimento, fare clic su Parallelo allo schermo.

  5. È possibile inserire un valore per Distanza per creare un offset del piano dal vertice di riferimento.
  6. Fare clic su .

    Per cambiare la posizione del piano, ruotare il modello e fare clic su Aggiorna piano nel PropertyManager.
