Aggiornamento delle bollature create con l'annotazione Bollatura automatica

Per aggiornare le bollature esistenti con Bollatura automatica:

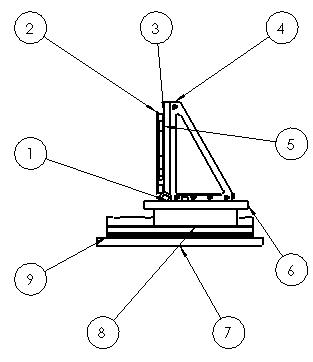

  1. In una vista di disegno contenente una distinta materiali e bollature con Numero articolo come relativo testo, fare clic su Inserisci > Annotazioni > Bollatura automatica . Questo esempio mostra le bollature automatiche inserite.
  2. Nel PropertyManager di Bollatura automatica, in Modifica bollature:
    1. Selezionare Sostituisci bollature per eliminare tutte le bollature con Numero articolo come relativo testo e inserire le bollature come specificato dal PropertyManager di Bollatura automatica.
    2. Selezionare Nuova sequenza bollature esistenti per modificare l'ordine delle bollature esistenti.

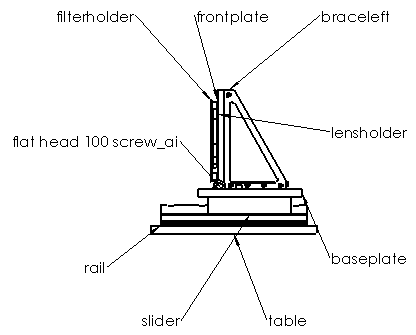

  3. Se si seleziona Sostituisci bollature, è possibile specificare i parametri di bollatura automatica. In questo esempio, in Impostazioni bollature, Stile è impostato su nessuno e Testo bollatura su Nome file.

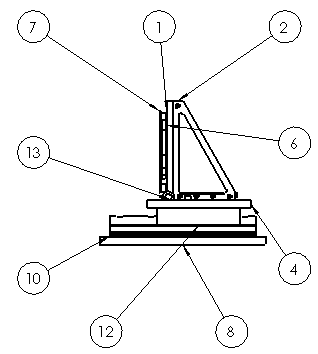

  4. Se si seleziona Nuova sequenza bollature esistenti, è possibile modificare solo i parametri in Numeri articolo, che includono Inizio e Incremento, nonché specificare l'opzione Segui ordine di assieme o Ordine sequenziale. In questo esempio, Inizio è impostato su 1, Incremento è impostato su 1 e l'opzione Ordine sequenziale è selezionata.
  5. Fare clic su PM_OK.gif.
Per ordinare le bollature in modo sequenziale, il disegno deve contenere una distinta materiali.
