不等分布集中荷重を設定

1. Simulation スタディ ツリーで 外部荷重（External Loads）アイコンを右クリックし、力（Force）を選択します。

   力 PropertyManager が表示されます。

2. 力のための面、エッジ、頂点、参照点 ボックス内をクリックし、荷重が設定されるエンティティを選択します。
3. 選択された方向 をクリックします。
4. 方向を指定するための面、エッジ、平面、軸 ボックス の内部をクリックし、方向を指定するエンティティを選択します。
5. 力を適用するために、1つ以上のボディを選択した場合、アイテム毎(Per item)、または 合計(Total)のいずれかを選択します。
6. 目的の単位 を選択します。
7. 集中荷重 で 法線 (Normal) または 選択された方向 (選択された方向) を選択します。
   • 方向の指定で平面または面を選択した場合は、以下のうち 1 つ以上の成分を指定します。参照面の方向 1、参照面の方向 2、または平面に垂直。
   • エッジを選択する場合、そのエッジに沿う荷重の値を入力します。
   • 方向の指定で軸を選択した場合は、以下のうち 1 つ以上の成分を指定します。半径方向、円周方向、または軸方向。
8. 不等分布荷重 をオンにします。
   1. 座標系の選択 (Select Coordinate System) ボックス 内をクリックして、座標系を選択します: グラフィック領域または FeatureManager デザイン ツリーから、[デカルト (Cartesian)]、[円筒形 (cylindrical)]、または [球形 (spherical)] を選択します。
   2. 直線 または角度 座標の単位を選択します。
   3. 選択した座標系タイプのイメージをクリックして、関係式の編集 (Edit Equation) をクリックします。
   4. 選択した座標系における荷重の空間変動を表す関係式を入力します。 ドロップダウン メニューに表示される基本的な数学関数のリストを利用できます。 関係式インタフェースでは、座標を引用符で囲んで入力します "x"、"y"、"z"、"r"、"t"、および "p"。
9. をクリックします。

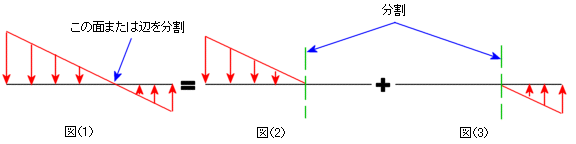

以下の図のように一つの面またはエッジで荷重の方向が変わる分布荷重では、プログラムはPropertyManagerで設定された値と等しい力の絶対値の合計を設定します。

荷重方向の変化する不等分布荷重(図1）では、荷重方向が変化する位置で幾何要素と荷重を分割し、2つの荷重を設定します。 (図2、図3)
