この拘束条件により、すべての並進自由度が0に設定されます。シェル、梁、トラスのいずれの場合でも同様です。参照ジオメトリは使いません。
固定 (並進なし) 拘束条件にアスセスするには、Simulation スタディ ツリーで拘束を右クリックし、固定ジオメトリを選択します。標準で固定 (並進なし) を選択します。
ソリッドでは、固定（並進なし）（Immovable (No translation)）オプションにはアクセスできません。しかし、固定ジオメトリ(Fixed Geometry)拘束条件は、ソリッドの固定（並進なし）の拘束条件と同じです。
以下の表は、この拘束条件に必要な属性と入力についてまとめたものです。
| 属性
|
値（Value）
|
|---|
| シェルメッシュに対応して拘束されたDOF
|
3つの並進
|
| 梁とトラスのメッシュに対応して拘束された DOF
|
3つの並進
|
| 3D シンボル
|
 |
| 選択できるエンティティ
|
頂点、エッジ、面、梁ジョイント
|
| 選択できる参照要素
|
なし
|
| 並進
|
なし
|
| 回転量
|
なし
|
例(Example)

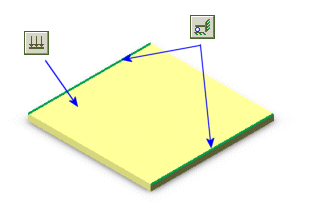

シェルの場合の固定（Fixed）と固定（並進なし）（Immovable）の違いについて、以下の例で説明します。単に両端だけで支持されている薄肉プレートを考えます。シェルに垂直な等分布圧力荷重を設定します。

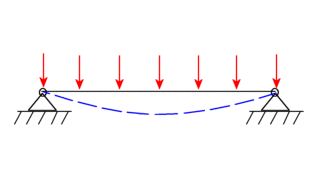

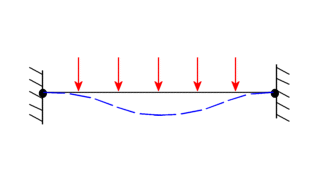

固定(Fixed)および固定(並進なし)(Immovable)の拘束が使われる場合のシェルの変形（青い破線のカーブ）について、以下の略図で説明します。
