寸法の同一間隔/同心円への整列

図面で選択した寸法(直線、円弧、角度) を均一間隔に整列できます。同一間隔、同心円に整列 (Align Parallel/Concentric) は、寸法値の"積重ね"と"間隔指定"に使用します。選択した寸法は同じ種類のものである必要があります。

平行な寸法の整列およびグループ化

平行な寸法を整列、またグループ化するには：

  1. 図面でCtrlキーを押しながら整列させる寸法を二つ、または複数クリックします。寸法は左のマウス ボタンを押しながら、寸法をボックスで囲んで選択することもできます。
  2. 整列ツールバーの同一間隔/同心円に整列 (Align Parallel/Concentric) Tool_Align_Parallel_Concentric_Align.gif をクリックするか、 ツール (Tools) > 寸法配置 (Dimensions) > 同一間隔/同心円に整列 (Align Parallel/Concentric) をクリックします。

    寸法は、矢印の間に均等な間隔で整列されます。また、グループ化され、移動しても同一の間隔が保たれます。

    Align_Parallel_ex.gif Align_Concentric_ex.gif
    同一間隔に整列 同心円に整列

寸法間の距離の指定

寸法の間の距離を指定するには：

  1. ツール (Tools) > オプション (Options) > ドキュメント プロパティ (Document Properties) > 寸法 (Dimensions) をクリックします。
  2. オフセット距離 (Offset distances) で最後の寸法から[B] (From last dimension) (B)（図に示されるように寸法間の）値を指定します。
  3. OK をクリックします。

整列関係のある寸法値のハイライト

整列関係のある寸法値をハイライトするには:

  • 同一間隔/同心円に整列Tool_Align_Parallel_Concentric_Align.gif で作成された寸法を右クリックし、整列表示 をクリックします。

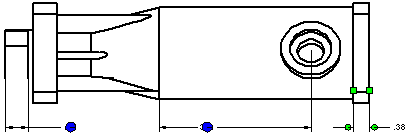

    整列された寸法は青い点でマークされます。

整列寸法セットからの寸法値の削除

整列寸法のグループから寸法値を削除するには:

  • 同一間隔/同心円に整列Tool_Align_Parallel_Concentric_Align.gif で作成された寸法を右クリックし、整列解除 をクリックします。
