インターロック サーフェスの完了（Finishing the Interlock Surface）

ロフト サーフェス (Lofted Surface) Tool_Lofted_Surface_Surfaces.gif mold_loft_after_ruled_srf_prvw.gif
ルールド サーフェス(Ruled Surface)tool_Ruled_Surface_Mold_tools.gif

正確なテーパを維持するためには、サーフェス延長（Extend Surface）ではなくルールド サーフェス（Ruled Surface）を使用してください。


トリム サーフェス を容易にするため。

相互、トリム サーフェスTool_Trim_Surface_Surfaces.gif を使用して水平のルールド サーフェスに隣接する材料を削除します。

トリムの後、サーフェスの編みあわせtool_Knit_Surface_Surfaces.gif を行います。

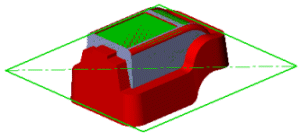

平面 に平行な平面を作成します。

矩形をスケッチし平坦なサーフェスを作成します。

平坦なサーフェス (Planar Surface) tool_Planar_Surface_Surfaces.gif mold_sketch_planar_trim_done.gif

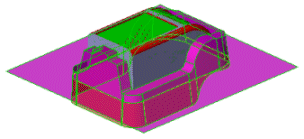

トリム サーフェス (Trim Surface) Tool_Trim_Surface_Surfaces.gif、標準 (Standard) を使用して、平坦なサーフェスの下にトリムします。 mold_mutual_trim_02a.gif
トリムの後、平坦なサーフェスはキャビコア分割の基準としての準備ができます。 mold_tooling_split_before.gif
