線属性のツール

線属性の変更ツールバーで次の線の属性を変更します。

Tool_Layer_Properties_Line_Format.gif レイヤー のプロパティ レイヤーのプロパティ（色（Color）、太さ（Thickness）と 種類（Style））を設定、レイヤーにエンティティを移動、新規エンティティのレイヤーを選択します。

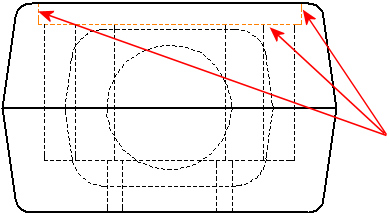

Tool_Line_Color_Line_Format.gif 線の色（Line Color） デフォルト設定を上書きするために、パレットから色を選択、または デフォルト を選択します。 図面と寸法のデフォルトの色は オプション Tool_Options_Standard.gif、色、色スキーム設定 で設定できます。 [色の表示モード（Color Display Mode）] ツールを使用して、指定の色とシステムのデフォルトの色を切り替えることができます。

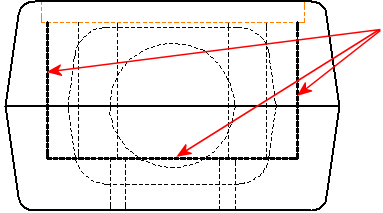

Tool_Line_Thickness_Line_Format.gif 線の太さ 以下から選択します：

厚み

リストから太さを選ぶ

ユーザー定義サイズ

値を入力し、クリックする

デフォルト

[ドキュメント プロパティ (Document Properties)] > [線の太さ (Line Thickness)] で定義されている設定を選択する

ポインタをメニュー上に移動すると、太さの名前がステータス バーに表示されます。 印刷用の対応する線の太さはドキュメント プロパティ - 線の太さ（Document Properties - Line Thickness）に定義されています。

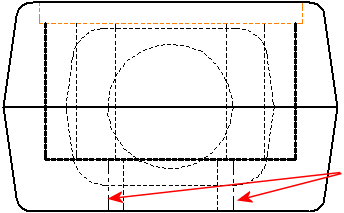

Tool_Line_Style_Line_Format.gif 線の種類（Line Style） 線の種類を選択、またはメニューからデフォルト（Default）を選択します。 独自の線の種類を作成し、図面のエッジに適用することもできます。

Tool_Hide_Show_Edges_Line_Format.gif エッジ非表示/エッジ表示（Hide/Show Edges） 図面でエッジを表示/非表示にします。
Tool_Color_Display_Mode_Line_Format.gif 色の表示モード（Color Display Mode） 色 (レイヤーまたは [線の色 (Line Color)] で選択されている色) とシステムのステータス色 (完全定義、未定義など) を切り替えるには、このツールをクリックします。 スケッチの端点および拘束先が不明な寸法は、常にシステムのステータス色で表示されます。
