スプライン ハンドルへの寸法付け(Dimensions to spline handles)

スプライン ハンドルへの寸法付けをするには、（寸法/拘束ツールバーの）スマート寸法Tool_Smart_Dimensions_Relations.gif を使用します。

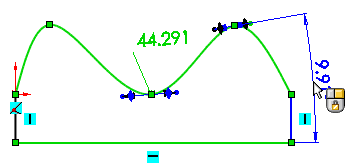

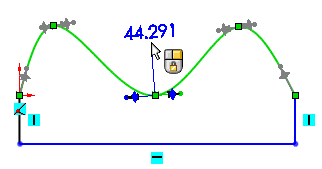

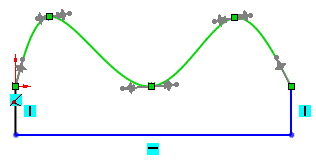

スプライン ハンドルの例:



以下に寸法を追加できます：
  • 接線重み付け 1PM_Tangent_Magnitude_1.gif と 接線重み付け 2PM_Tangent_Magnitude_2.gif
  • 接線半径方向PM_Tangent_Radial_Direction.gif
スプライン ハンドルへの寸法付け(Dimensions to spline handles)は以下ができます：
  • PropertyManager よりむしろ、値をグラフィックス領域で設定します。
  • 設計テーブルの中で接線重み付けと方向をコントロールします。

スプライン ハンドルへの寸法付け(Dimension to spline handles)をするには：

  1. スケッチ編集 モードで、スプライン PropertyManager の パラメータ で 正接駆動 を選択します。


  2. スマート寸法（寸法/拘束 ツールバー）または ツール > 寸法 > スマート をクリックします。
  3. ハンドルを表示するには、スプラインを選択します。

    接線重み付け 1PM_Tangent_Magnitude_1.gif - 接線重み付け 2PM_Tangent_Magnitude_2.gif
    1. いずれかの端で任意のハンドルを選択し、クリックして寸法を追加します。
    2. 修正 ボックスで寸法を設定します。
    接線半径方向
    1. いずれかの端で任意のハンドルを選択し、水平線でクリックして寸法を追加します。
    2. 修正 ボックスで寸法を設定します。
