デカルの編集（Editing a Decal）

デカルの変更はデカル（Decals） PropertyManager を使用して行い、簡単な変更はグラフィックス領域で行います。

  • デカル PropertyManager を表示するには:
    • デカルを適用します。
    • DisplayManager で、デカル表示 (View Decals) をクリックし、デカルを右クリックして、デカル編集 (Edit Decal) を選択します。
    • 部品のデカルを右クリックし、外観 (Appearances)Appearances.gif をクリックし、そのデカルを選択します。
  • グラフィックス領域でデカルを操作するには:
    • フレーム内にある任意のポインタ（回転ハンドルを除く）のドラッグで移動します。
    • フレーム上にあるハンドルのドラッグでサイズ変更します。

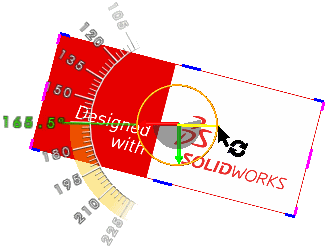

    • デカル中心にあるリングをクリックすることにより、デカル角度を示す分度器を画面に表示して回転させます。 分度器をドラッグしてデカル角度を変更します。

    デカルの参照軸は、デカルを移動しても、元の原点から動きません。 回転ハンドルはデカル中心と共に移動します。

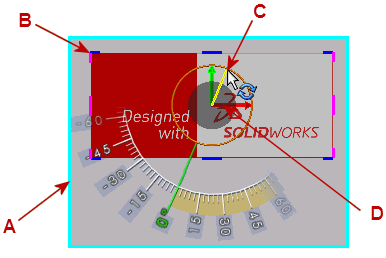

    A この面を選択
    B デカル フレーム
    C 回転ハンドルおよび分度器
    D デカル参照軸
