新設計テーブルにパラメータを入力（Entering Parameters in a New Design Table）

設計テーブルの中で使用する際、寸法、フィーチャー、構成部品、コンフィギュレーション等の名前はモデル内の名前と合っていなければなりません。完全な一致を保証するために、選択したアイテムに対応する名前をプロパティ(Properties)ダイアログボックスからコピーして貼り付けることができます。

1. 次のいずれかを行います。
   • 寸法をクリックします。
   • フィーチャーを右クリックし、フィーチャー プロパティ (Feature Properties) を選択します。
   • 構成部品を右クリックし、構成部品プロパティ（Component Properties）を選択します。
2. PropertyManager ダイアログボックスで、アイテム名（構成部品の場合は必ず名前全体）をコピー (Ctrl+Cキー) します。
3. その名前を適切な列ヘッダ セルに貼り付けます (Ctrl+V キー)。

   接続点の仕様パラメータ：

   列ヘッダ セルに表示されるパラメータ指定の中には、たとえば$ コンフィギュレーションや$ コメントのようなキーワードを含むものがあります。（パラメータのキーワードのカタカナには半角を使用します。）パラメータのキーワードのカタカナには半角を使用します。 いくつかのパラメータ（構成部品の抑制状態、参照されたコンフィギュレーション等）は構成部品名とインスタンス番号も含みます。これらのパラメータは次の構文を使用します： $KEYWORD@component<instance> ここで 構成部品は構成部品の名前、 インスタンスはインスタンスの番号(整数）であり、< >でくくります。 たとえば、$コンフィギュレーション@ギア<2>というラベルがある行は、ギアという名前の構成部品の、第2のインスタンスの参照コンフィギュレーションをコントロールします。 アイテム名でない値(はい、抑制等)は大文字/小文字の区別がありません。各パラメータに対する構文と正しい値 について以下に説明します。

   複数インスタンス（Multiple instances）：

   1つの列ヘッダーセルの中で、構成部品の複数のインスタンスを指定することができます。インスタンス番号には次の構文を使用します。 <*> すべてのインスタンス <1-4> インスタンスの範囲 <1,3,6> 連続しないインスタンス。コンマで区切ります。 <1,3-6,8> 組み合わせによる指定。コンマで区切ります。

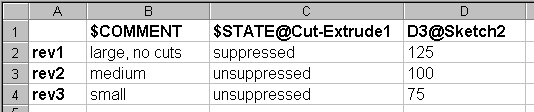

   次に示すのは設計テーブルの例です。ここでは3つのコンフィギュレーションを作成し、それぞれにコメントを加え、フィーチャーを抑制し、寸法をコントロールしています。



   設計テーブルの中間には空白のヘッダーを持つ列や行を入れないでください。 SOLIDWORKS は、空白のヘッダー セルを持つ列や行を検出するとデータの評価を中止します。 空白のヘッダーを持つ列や行の後にあるデータは無視されます。
