ブロック作成（Making Blocks）

任意のスケッチ、あるいは複数のスケッチ エンティティの組み合わせからブロックを作成できます。

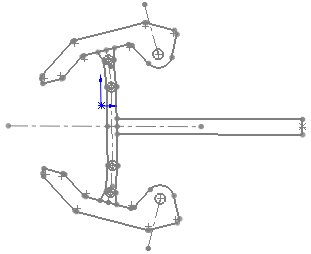

1. スケッチを作成する。



2. ブロック作成 （ブロック ツールバー）、または ツール (Tools) > ブロック (Block) > 作成 (Make) をクリックします。
   ブロック ツールは、FeatureManager デザイン ツリーの ブロック を右クリックして使用することもできます。

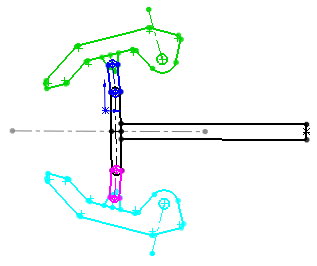

3. ブロック エンティティ に対してブロックにしたいスケッチ エンティティを選択します。



4. をクリックします。
5. 残りのスケッチ エンティティに対してもステップ 2 からステップ 4 を繰り返します。

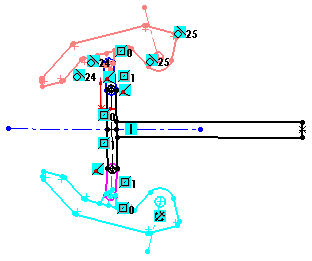

6. スケッチ編集モードで、必要に応じて幾何拘束を追加します。



7. 部品を保存します。
   ブロックを作成する際、ブロック挿入に使用する挿入点 (Insertion Point) を指定することができます。
