板金フィーチャーのミラー（Mirroring Sheet Metal Features）

板金フィーチャーを、既存の板金部品の中心にある平面でミラーすることが可能です。

ミラー可能な板金フィーチャーには以下が含まれます：
  • エッジ フランジTool_Edge_Flange_Sheet_Metal.gif
  • とめつぎフランジTool_Miter_Flange_Sheet_Metal.gif

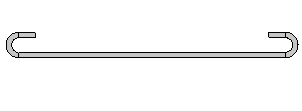

  • ヘム （Hem） Tool_Hem_Sheet_Metal.gif
  • ベース フランジ/タブ （Base Flange/Tab） Tool_Base_Flange_Tab_Sheet_Metal.gif
  • 閉じたコーナー（Closed Corner）Tool_Closed_Corner_Sheet_Metal.gif
板金フィーチャーをミラーコピーするのに使用する平面は、ベース フランジのエッジ間の中央に位置付けされている必要があります。

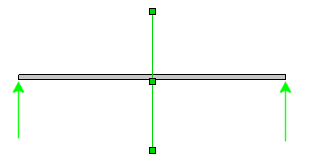

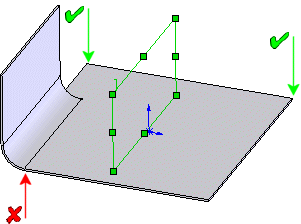

ベース フランジの 2 つのエッジ間にある エッジ フランジをミラーするには、平面を中央に配置します（緑の矢印）。 2 つのエッジの 1 つに、エッジ フランジで作成されたエッジを選択してはいけません（赤の矢印）。

板金フィーチャーをミラーするには：

  1. 板金部品を作成します。

    板金フィーチャーのミラーに既存の平面を使用できるように、スケッチの作成と寸法付けを行ってください。

  2. ベース フランジの 2 つのエッジ間の中央に配置される平面を作成します。
  3. 以下の板金フィーチャーのいずれかをクリックするか、あるいは挿入 (Insert) > 板金 (Sheet Metal) をクリックします：
    • エッジ フランジTool_Edge_Flange_Sheet_Metal.gif
    • とめつぎフランジTool_Miter_Flange_Sheet_Metal.gif
    • ヘム(Hem)Tool_Hem_Sheet_Metal.gif
    • ベース フランジ/タブTool_Base_Flange_Tab_Sheet_Metal.gif
    • 閉じたコーナーTool_Closed_Corner_Sheet_Metal.gif


  4. フィーチャー ツールバーのミラー（Mirror）Tool_Mirror_Features.gif をクリックするか、挿入 (Insert) > パターン/ミラー (Pattern/Mirror) > ミラー (Mirror) をクリックします。
  5. PropertyManager で次の操作を行います：
    1. ミラー面/平面 (Mirror Face/Plane) の下にあるミラー面/平面 (Mirror Face/Plane) PM_plane.gif に対して、ベース フランジの 2 つのエッジ間に中央配置された平面を選択します。
    2. ミラー コピーするフィーチャー で、ミラー コピーするフィーチャー に対して板金フィーチャーを選択します。
  6. PM_OK.gif をクリックします。
