関係式 ダイアログ ボックスで 外部ファイルへリンク を使用して関係式をエクスポートするには:
- 任意のビューで、外部ファイルへリンク (Link to external file) チェック ボックスを選択します。

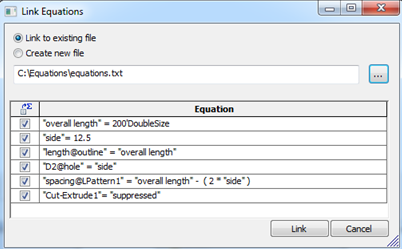

- Link Equations (関係式のリンク) ダイアログ ボックスで:
- 新規ファイルを作成 を選択します。
- テキストファイルの名前と場所を指定します。
- 関係式 列で、エクスポートしない関係式の選択を解除します。
- リンク をクリックします。
関係式がテキスト ファイルに保存されます。テキスト ファイルは部品やアセンブリにインポートできます。
関係式 ダイアログ ボックスで:
- リンク 列が表示され、どのファイルが関係式にリンクされているかが示されます。
- 外部ファイルへリンク チェック ボックスが選択され、外部ファイルへのパスが表示されます。
テキスト ファイルへのその後の変更はモデルに反映されます。
外部ファイルにリンクされている関係式とグローバル変数は、関係式ダイアログ ボックスでは変更できません。これらは外部ファイルで編集する必要があります。リンクを削除し、個々の関係式をダイアログ ボックスで変更するには、リンク列でその関係式のチェック ボックスをクリアします。
リンクされたファイルを開く
をクリックしていつでも外部ファイルにアクセスできます。
