定義済みビューに必要情報を追加

  • ドラッグ（Drag）：開いている部品ドキュメント、またはアセンブリ ドキュメントの FeatureManager デザインツリーからモデルを図面ドキュメントにドラッグできます。使用可能なすべての定義済みビューに必要情報が追加されます。
  • モデル挿入をクリックします。 定義済みビューを右クリックし、モデル挿入 を選択します。 次のいずれかを実行します:
    • モデル挿入 PropertyManager で、ドキュメントを開く リストからモデルを選択するか、参照 をクリックしてモデル ファイルを参照します。
    • モデルを含むビューを選択します。
    • 別のウィンドウでモデルをグラフィックス領域か FeatureManager デザインツリーで選択します。

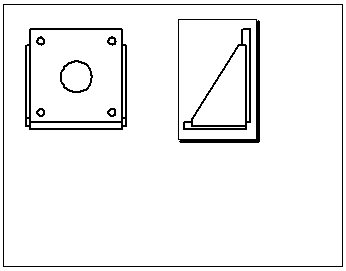

      PM_OK.gif をクリックすると、図面ビューとすべての関連ビュー（投影ビューなど）に必要情報が追加されます。

  • 選択（Select）または参照（Browse）します。 定義済みビューを選択します。 PropertyManager のモデル挿入（Insert Model）で現在開かれているセッションの部品/アセンブリ（Part/Assembly）リストから名前を選択するか、参照（Browse）をクリックしてモデルのファイルまで参照します。 PM_OK.gif をクリックすると、図面ビューとすべての関連ビュー（投影ビューなど）に必要情報が追加されます。
