バルーン アノテート アイテムを使用して作成されたバルーンの番号を順番に付け直すには:
-
バルーンを使用して作成されたバルーンが含まれる図面ビューで、 をクリックします。 この例では、4 個のバルーンに 部品番号 が指定されており、2 個のバルーンに 部品名（BOM） が指定されています。
- 自動バルーン PropertyManager の バルーンの編集 で:
- バルーンを置き換え を選択してバルーン テキストに 部品番号 を持つすべてのバルーンを削除し、自動バルーン PropertyManager に指定されたようにバルーンを挿入します。
- 既存バルーンの番号を付け直し を選択して既存のバルーンの順序を変更します。
-

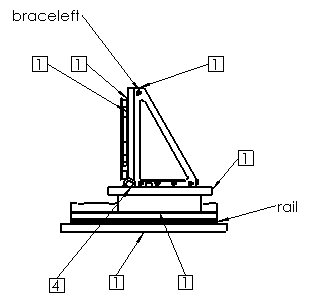

バルーンを置き換え を選択した場合は、任意の自動バルーン パラメータを指定できます。 この例では、バルーンの設定 において、スタイル は 矩形、バルーン テキスト は 個数 です。 部品番号 のバルーンは削除され、他の バルーン テキスト のバルーンは残り、すべての自動バルーンは挿入されます。
-
既存バルーンの番号を付け直し を選択すると、部品番号 のパラメータのみ（開始 と 増減値 を含む）を変更でき、アセンブリの順番に沿う または 順番に番号付ける に指定できます。 この例では、開始 は 1、増減値 は 1 です。
をクリックします。
バルーンに順番に番号を付けるには、図面内に部品表が必要です。
