파트용 DimXpert

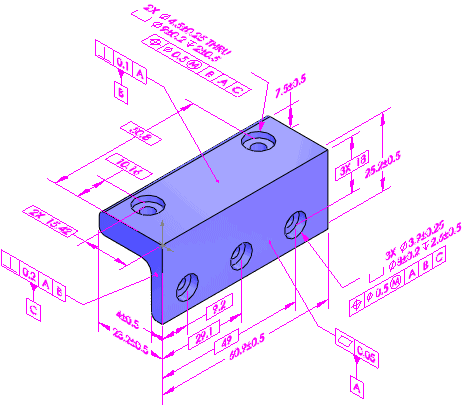

ASME Y14.41-2003과 ISO 16792:2006 필수사항에 따르면 파트용 DimXpert란 파트에 치수와 공차를 부가하는데 사용하는 도구 세트입니다. 그러면 TolAnalyst와 함께 공차를 사용해서 어셈블리에서 스택 분석 작업을 하거나 다운스트림 CAM, 다른 공차 분석, 계측 프로그램 등에 공차를 사용할 수 있습니다.

도구 > 옵션 > 문서 속성 > 제도 표준 아래에서 일반 제도 표준ANSI(ASME)나 ISO로 지정합니다.


피처

DimXpert에서 피처는 제조용 피처를 의미합니다. 예를 들어, CAD에서 "쉘" 피처를 작성하는데 이는 제조업에서는 "포켓" 피처의 한 유형입니다.

지원되는 제조용 피처:

  • 보스
  • 모따기
  • 원추면
  • 원통
  • 불연속 피처 유형
  • 모깎기
  • 카운터보어 구멍
  • 카운터싱크 구멍
  • 구멍 기본형
  • 원과 교차
  • 교차선
  • 교차 평면
  • 교차점
  • 노치
  • 평면
  • 포켓
  • 곡면
  • 너비
  • 원구형
